Оранжевый верблюд. СПЕКТР-3.

Переход на страницу       >>
Автор Добавил
VP
04.04.2014, 14:27 Просмотр для печати

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 5878

Оранжевый верблюд
СПЕКТР-3


Там шум и гам, там фуззи квак,
Там стерео - обломный фак!
Б. Гребенщиков

Фузз и квак. Стандарт эпохи. Классика жанра. Необходимая и достаточная обработка звука для советского гитарного героя 70-х годов прошлого века. Два коротких, убедительно точных слова, имеющих к тому же заметную сакральную окраску. Если о ритм- и соло-гитарах слышали даже простые обыватели, а меломаны отлично разбирались в нюансах хард-рока и психоделика, то термины «фузз и квак» это уже для «посвящённых». Сегодняшний обзор посвящён «Приставке электронной «СПЕКТР-3», сочетающей в себе оба этих классических эффекта.

*******


Когда я с другом Сёмой на кваках и фузах
Буду каждый вечер рок-н-роллы гонять в шузах
М. Фрейдкин

Данная приставка производилась в 1970-1980-х годах на Новосибирском электровакуумном заводе наряду с другими гитарными педалями. Впервые я познакомился со «СПЕКТРОМ» более двадцати лет назад. История знакомства получилась с некоторым подпольно-криминальным оттенком. Один мой приятель, пополняя студенческий бюджет, трудился ночным сторожем в неком учреждении. Иногда, чтобы не скучать на работе, он приглашал гостей приятно провести время, понарушать режим и поразлагаться морально. Вот там-то, в одной из каморок, что за актовым залом (в прямом смысле) я однажды и откопал эту педаль. Углубившись в её изучение, я пропустил пару важных тостов, после чего мне посоветовали не заниматься ерундой, а взять эту железку домой и потрошить её там, если уж она так мне нравится. Я с удовольствием одолжил аппарат во временное пользование. Признаюсь, однако, сразу: вскоре, как только приятель собрался увольняться, я немедленно вернул педаль в ту же самую каморку. Итак, отмыв её от грязи и разобравшись в схеме подключения, я впервые получил в личное пользование настоящую рабочую примочку с фантастическими возможностями и немедленно погрузился в мир экспериментов со звуком. До этого я бренчал на чистом звуке, иногда тише, иногда громче, и как-то даже не думал о расширении возможностей электрогитары. А тут я мог, говоря современным языком, «рубить митол», пилить протяжные соляки или зависать, побулькивая, в небесах вместе с Люси. Это было волшебно. Я ощущал себя одновременно Джимми Хендриксом и Эдуардом Артемьевым, джемующими в Помпеях. Разве что мой милый пёса порой ломал всю неземную атмосферу. Дело в том, что собак мой был избирательным меломаном. Он обожал любую музыку, исполняемую на губной гармошке. Едва заслышав мои харперные потуги на тему «Love me do», пёса прибегал и начинал подпевать. Разумеется, для человека его подпевание звучало, как отчаянное завывание. Поэтому, кстати, я так и не научился дуть в гармошку дальше четырёх вышеупомянутых битловских нот. С появлением «СПЕКТРА» мой лохматый друг понял, что гармошка это ничто, по сравнению с квакушкой. Соответственно заниматься развитием квакающей составляющей в своей музыке мне приходилось в наушниках. В общем, опыт владения «СПЕКТРОМ» оказался ярким, но недолгим. Позднее у меня был вентовский овердрайв, и более я с отечественными педалями дела не имел. И вот, спустя более чем два десятка, будучи законченным совгитарным наркоманом (эти слова я произношу вслух, встаю, и все вокруг мне аплодируют), у меня есть возможность детально познакомить других заинтересованных со «СПЕКТРОМ-3». Встречайте!

*******


Оранжевое небо, оранжевое море, оранжевая зелень, оранжевый верблюд
Оранжевые мамы оранжевым ребятам оранжевые песни оранжево поют
первая советская психоделическая песня

Аппарат прибыл без паспорта и хитрораспаяного соединительного шнура (предотвращающего разряд батареек). Зато отлично сохранился чехол. Шикарный рыжий чехол на кнопках с ручкой для переноски. А сканы паспорта доступны здесь.

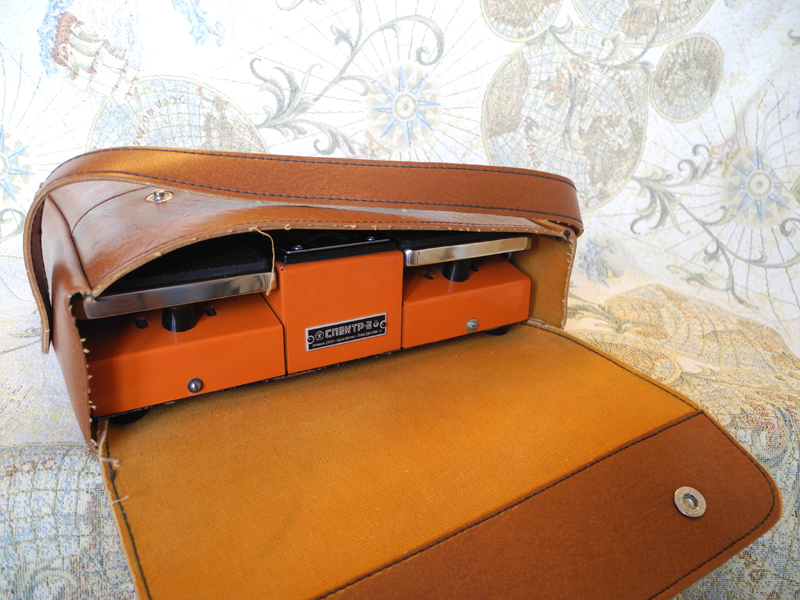

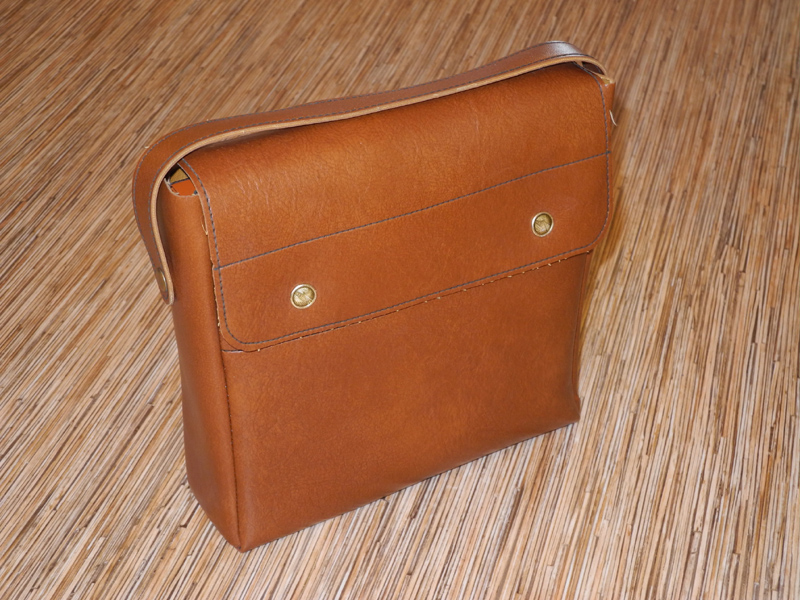

Внутри чехла тепло, сухо и довольно уютно.

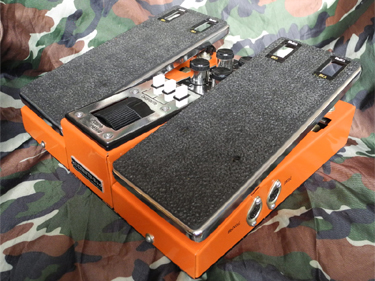

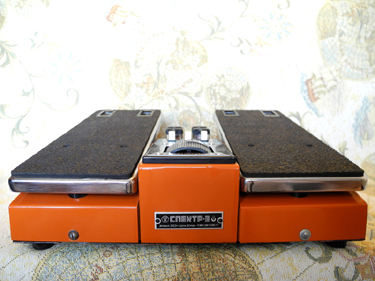

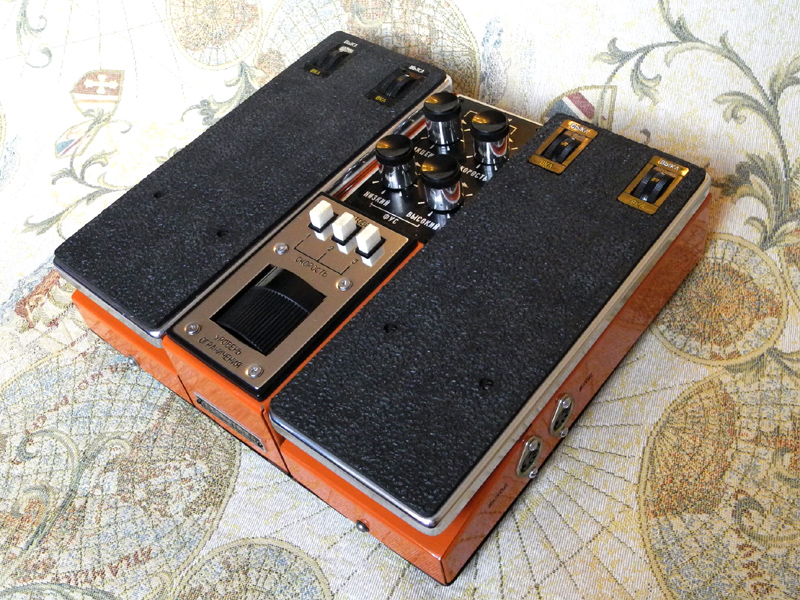

Вот он! Во всём своём великолепии. По мне, так «СПЕКТР-3» - самая красивая гитарная педаль в С.С.С.Р. Сочетание хрома, ярко-оранжевого и чёрного цветов смотрится замечательно. Две педали, общая компоновка, цельность мощного металлического корпуса выглядят монументально.




Во внешности можно увидеть намёки и на архитектурный конструктивизм,



и на шикарный заокеанский автомобильный дизайн,



и на серьёзные разработки советской промышленности.



Приставка позволяет получить звуковые эффекты ФУС, ТЕМБР ФУС, ВАУ, АВТОВАУ. Именно такие названия употреблялись производителем в паспорте и маркировке, и далее я буду придерживаться этих же терминов. Комбинироваться между собой эффекты могут в любых сочетаниях.

ФУС представляет собой яркий, колкий и довольно грязный перегруз с возможностью регулировки уровня ограничения и общего уровня сигнала.

ТЕМБР ФУС можно считать бустером с регулировкой высоких и низких частот но без регулировки уровня или ограничения. Соответственно, сочетая ФУС и ТЕМБР ФУС, можно добиться разнообразных вариантов перегруженного звучания.

ВАУ - обычная квакушка. Используется левая педаль.

АВТОВАУ – автоматическая квакушка с регулировкой скорости и глубины «квака». Регулировка скорости ступенчатая с возможностью «точной» подстройки. В отличие от современных вариантов этого эффекта, здесь «автоквак» не привязывется к фронту (атаке) сигнала, а квакает постоянно. При определённых настройках можно слышать это автокваканье даже при отсутствии входного сигнала.

Правая педаль управляет общей громкостью, причём даже при полностью выключенных эффектах. Педали не подпружинены, и могут находиться в любом "полунажатом" положении.

Корпус состоит из стандартных блоков, использовавшихся на заводе для производства других гитарных приставок. Пример 1. Пример 2.

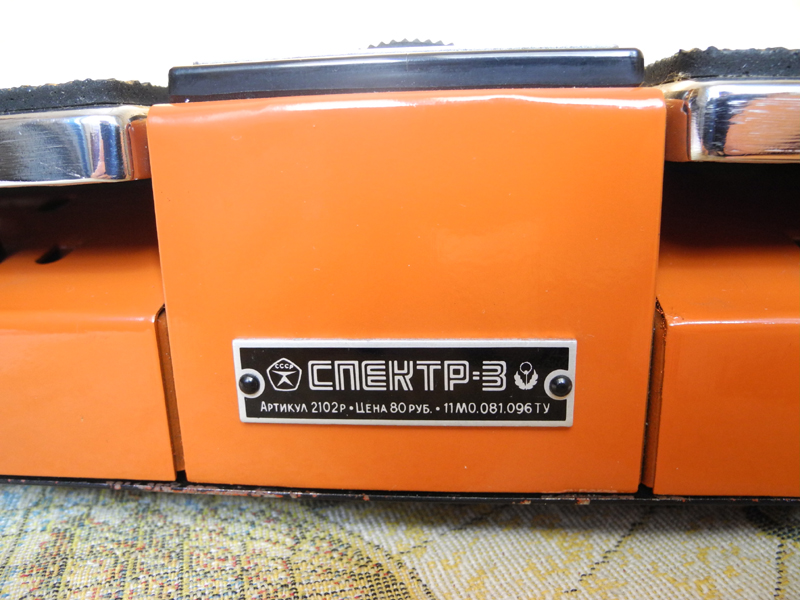

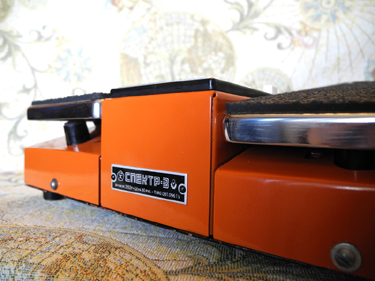

На металлической табличке размещены название, цена, номера артикула и технических условий, а также логотип производителя и Государственный Знак Качества С.С.С.Р.

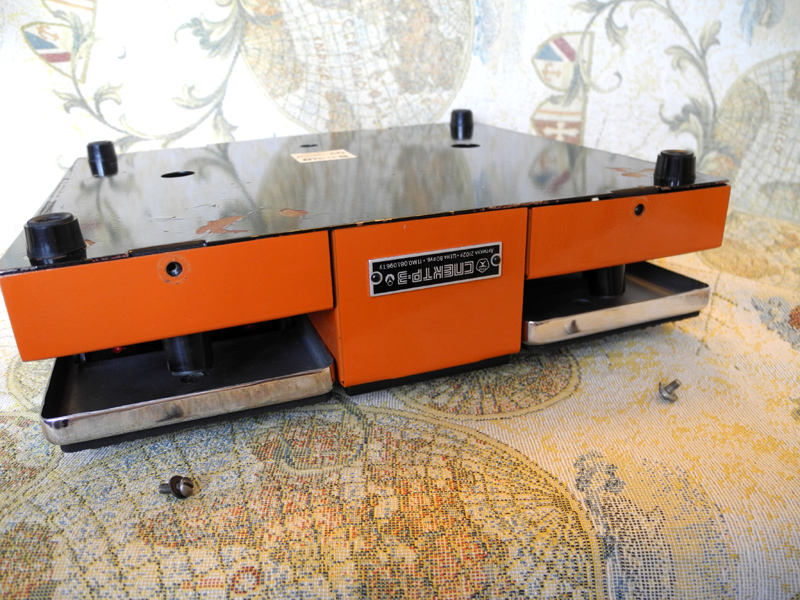

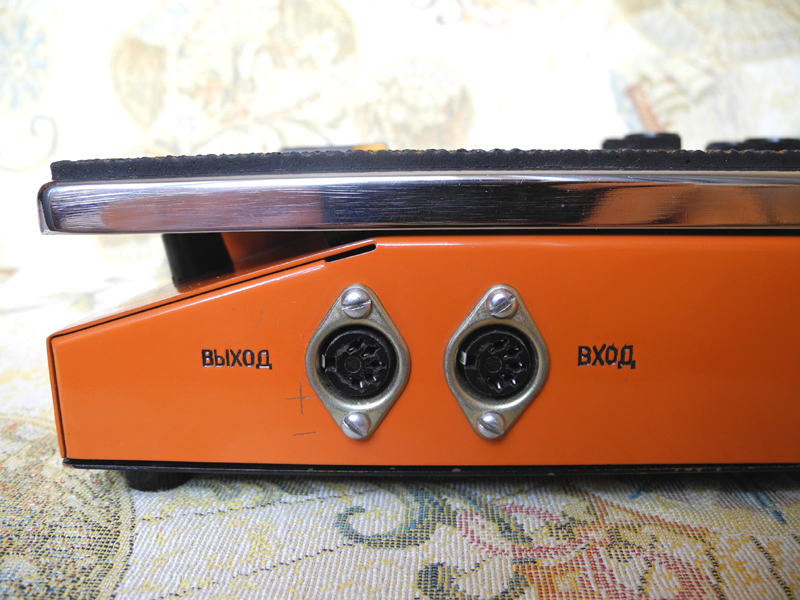

Входной и выходной разъёмы размещены рядом друг с другом, с правой стороны корпуса и представляют собой обычные СГ-5 (или ОНЦ-ВГ-5/16р согласно заводской спецификации).

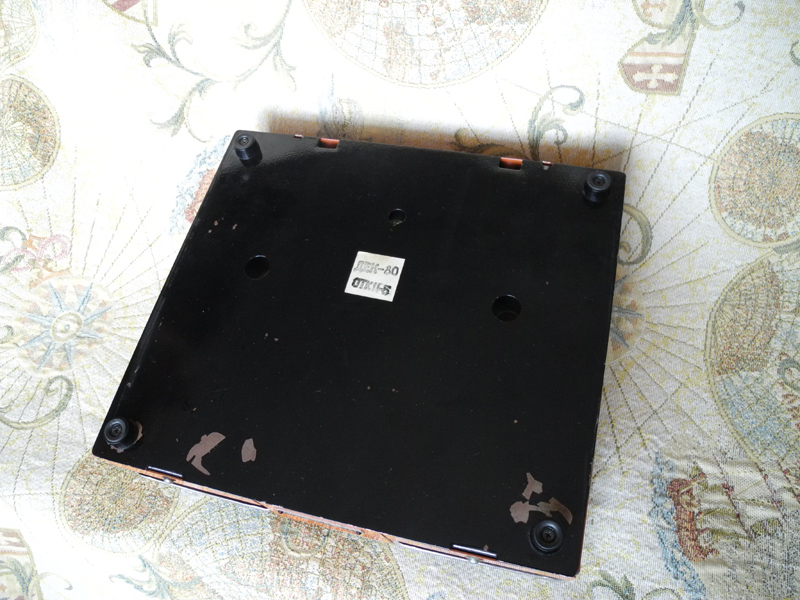

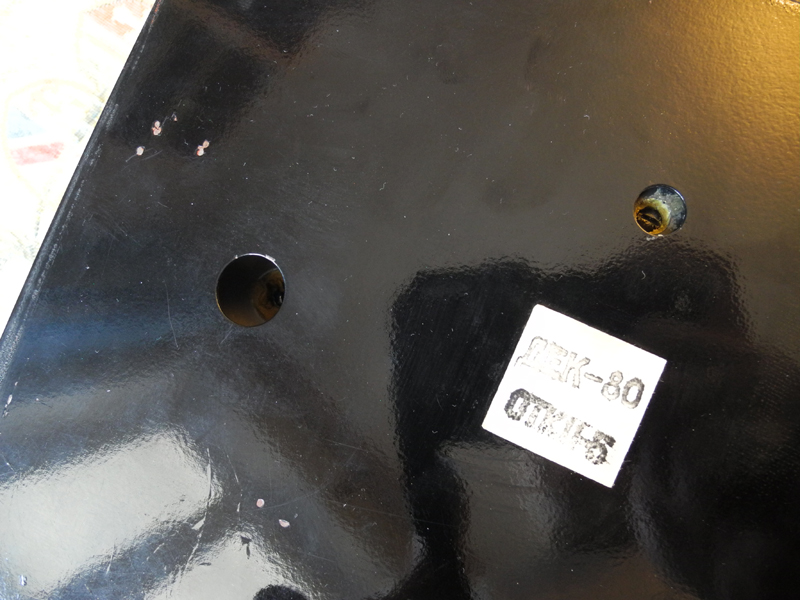

Нижняя крышка одна на все три блока. На ней наклеена этикетка ОТК с датой изготовления.



Также в нижней крышке имеются ревизионные отверстия для контроля сохранности пломб.

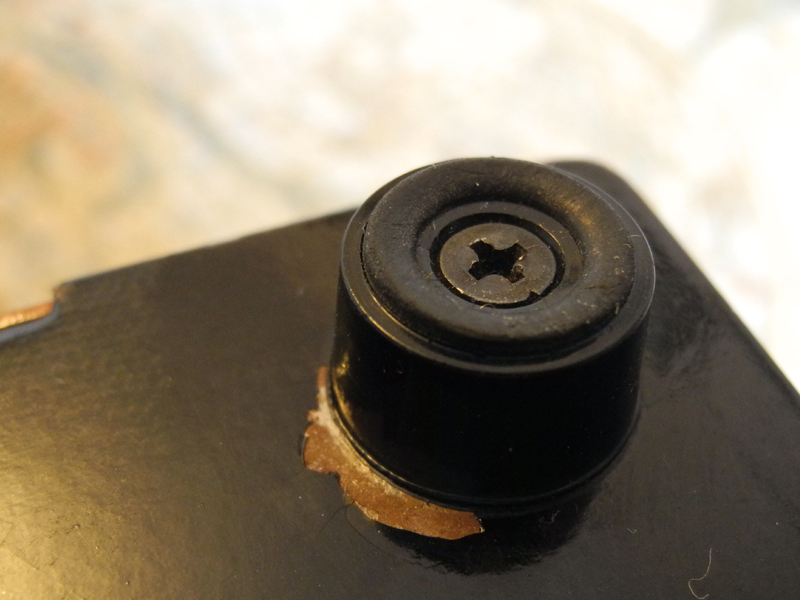

По углам четыре пластмассовых ножки с резиновыми вставками.

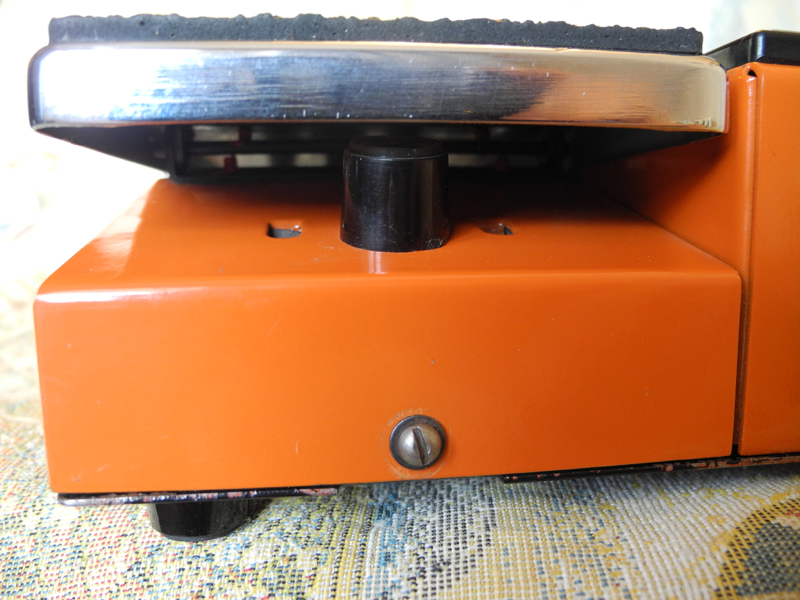

Такие же ножки установлены под педалями спереди для ограничения хода.



Аналогичные, но чуть более высокие, ограничивают ход педалей с другой стороны.

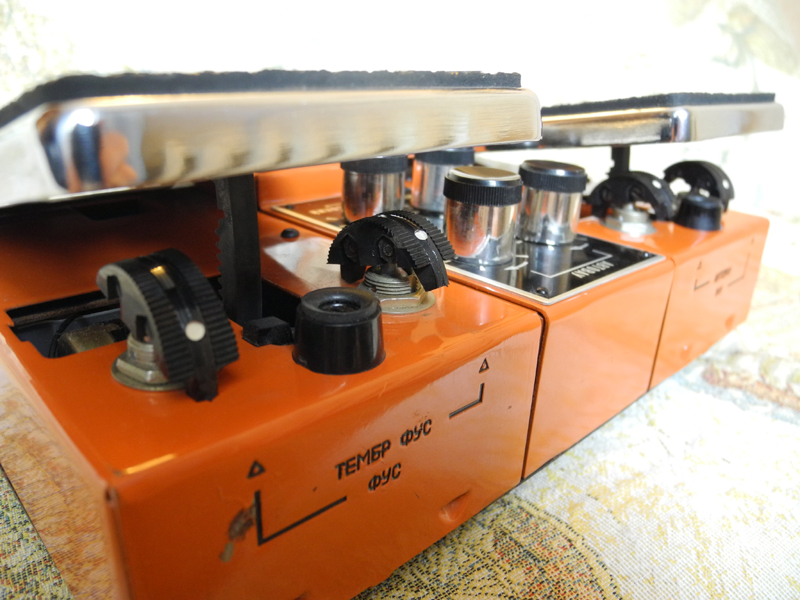

Органы управления представляют собой вращающиеся регуляторы разного размера, кнопки и тумблеры. Размещены они чуть ли не со всех сторон приставки. Выглядит это всё, конечно, эффектно, но логика расположения порой непонятна.

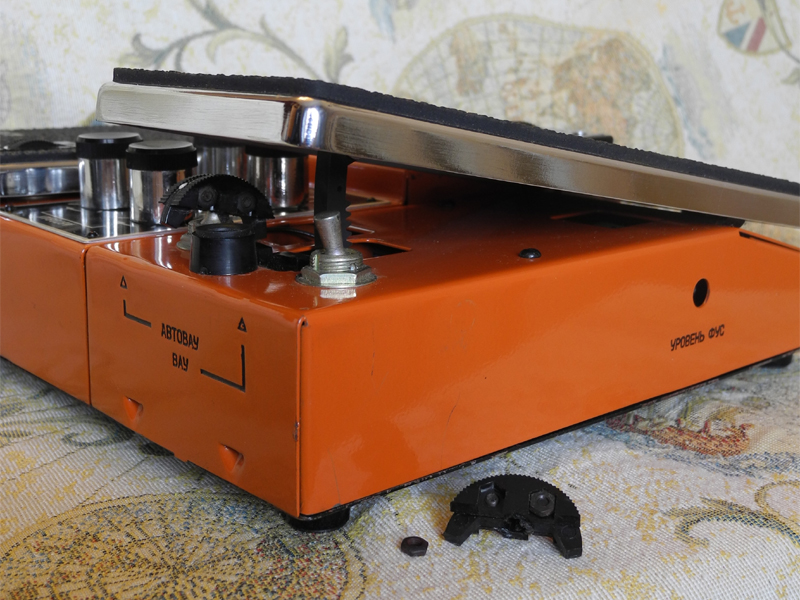

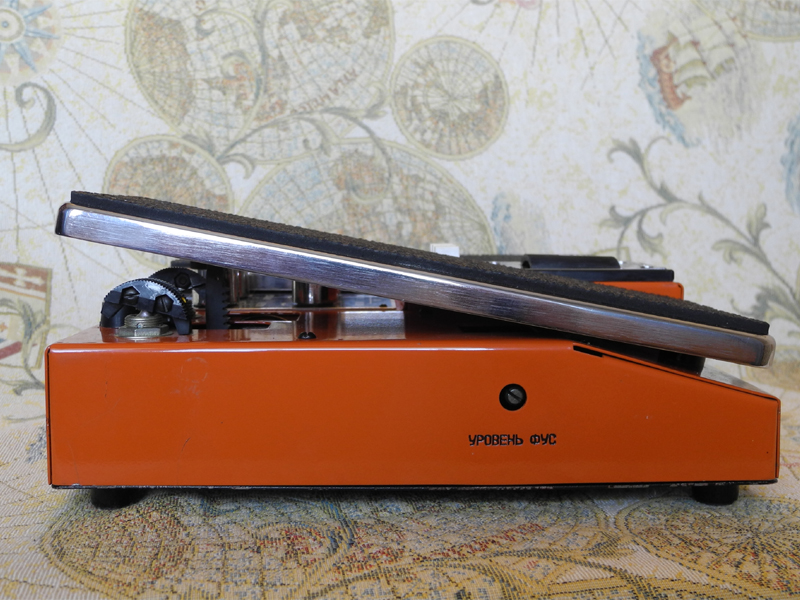

С левой стороны корпуса есть отверстие для регулировки «УРОВЕНЬ ФУС». Регулировочный резистор скрыт глубоко внутри и регулировка возможна только отвёрткой через отверстие в корпусе. Предполагается, что настройка этого параметра не требует оперативности.




Остальные органы управления расположены сверху.

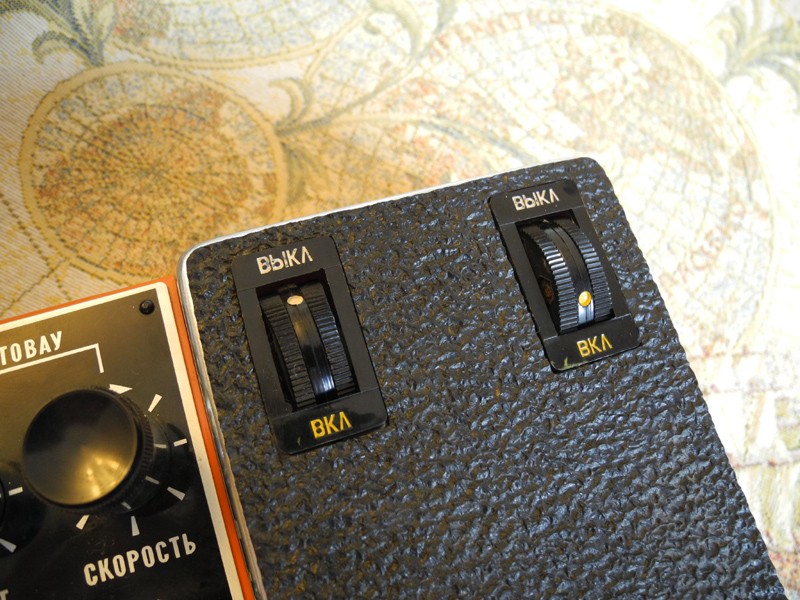

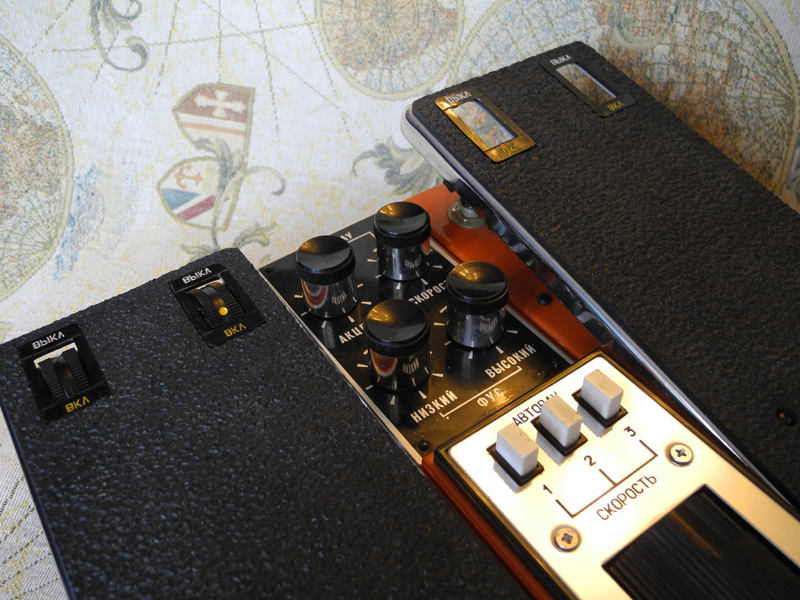

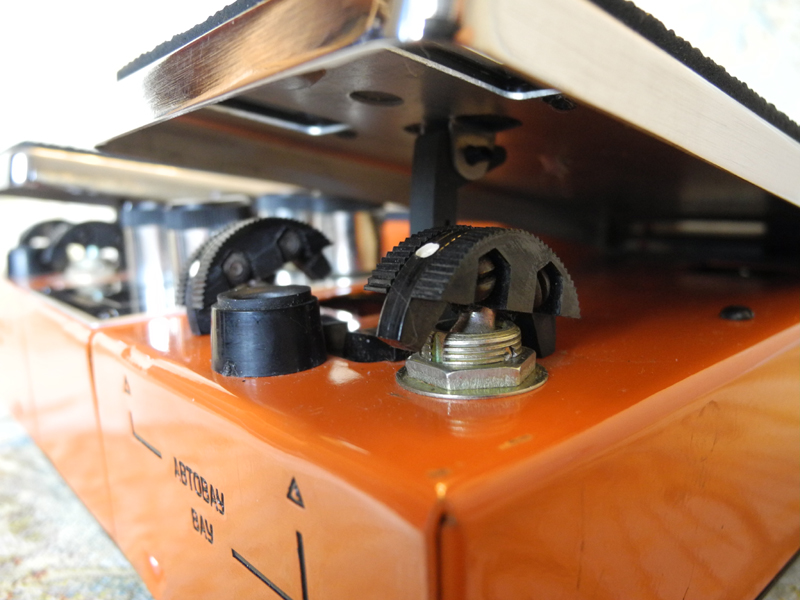

Включение/выключение эффектов производится тумблерами, проглядывающими сквозь педали.



Текущее состояние помечено точкой. Было бы неплохо, если бы эти точки и надписи светились в темноте. Однако краска использована обычная.

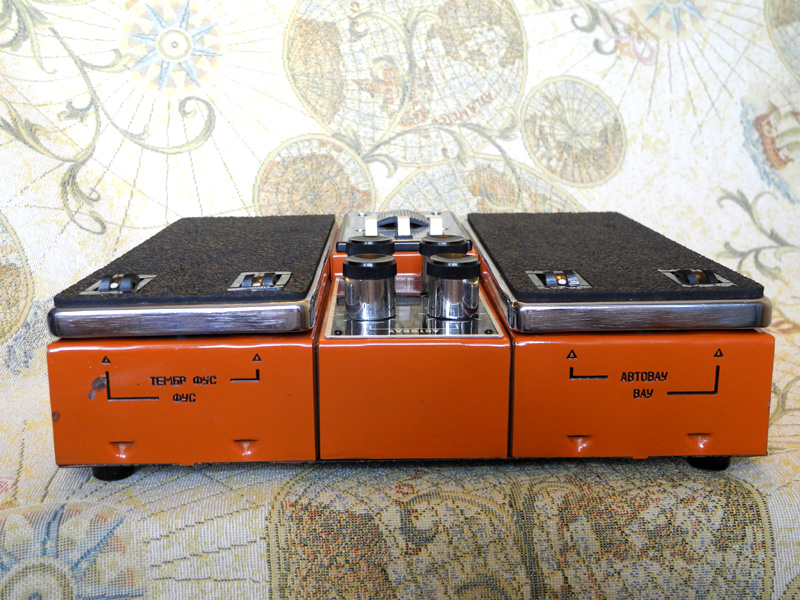

Выключатели подписаны, но надписи размещены на передней поверхности корпуса. Ориентироваться по ним неудобно, благо, эффектов (и тумблеров) всего четыре, запомнить несложно.




Включение или выключение эффекта возможно только при полностью опущенной педали. На тумблерах установлены особые полукруглые колпачки, позволяющие с определённой долей уверенности производить манипуляции ногой.

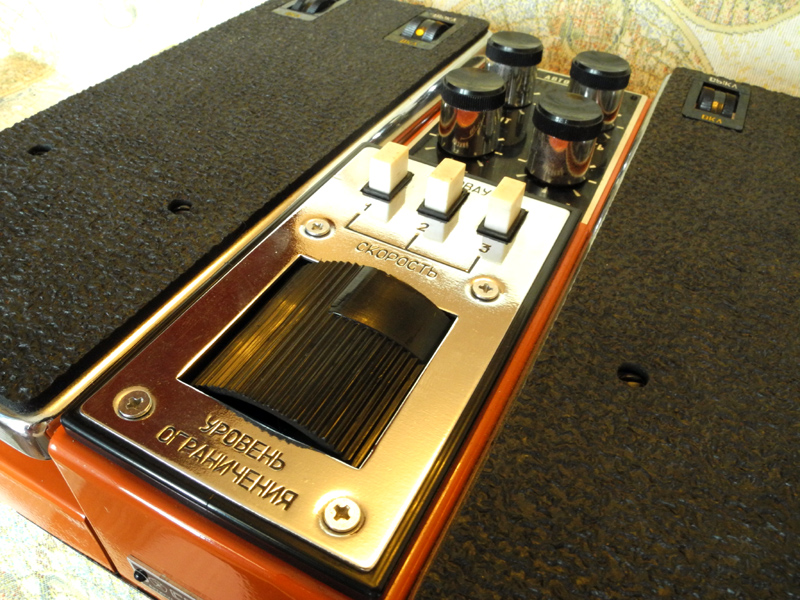

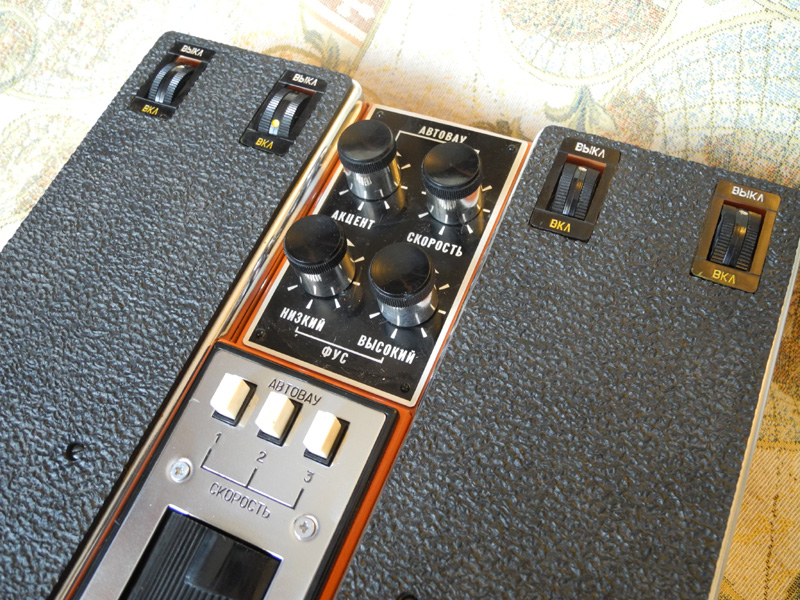

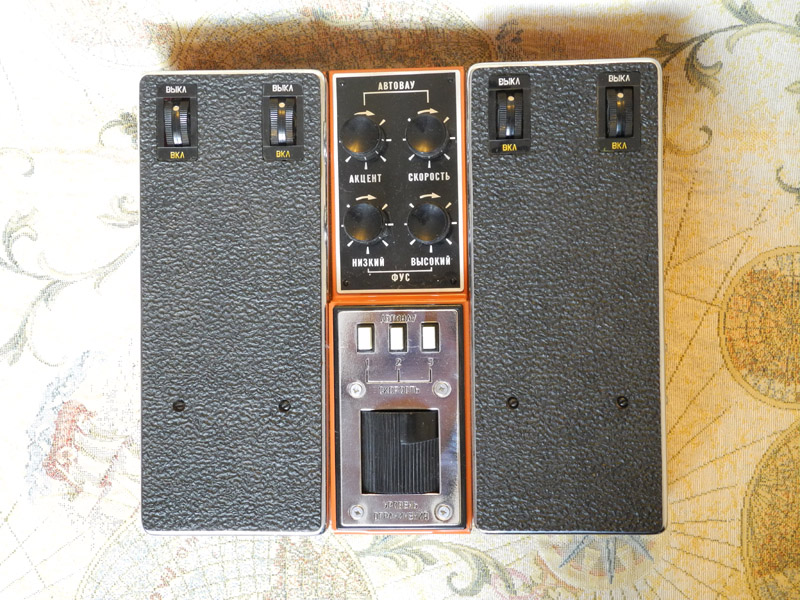

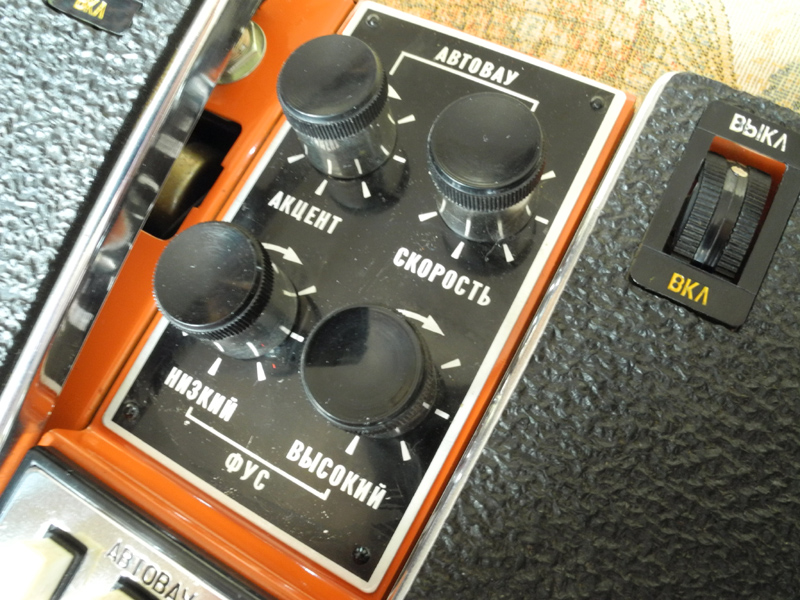

На верхней части среднего блока, между педалями расположены остальные регулировки.



Сверху вниз:
- регулировки Акцента и Скорости эффекта АВТОВАУ;
- регулировки НЧ и ВЧ эффекта ТЕМБР ФУС. Да-да, именно так, несмотря на надпись. Работают только при включённом эффекте ТЕМБР ФУС.




Далее три кнопки установки фиксированных скоростей эффекта АВТОВАУ и шикарная чёрная рифлёная «беговая дорожка» для регулировки уровня ограничения эффекта ФУС.




Для установки батареек питания или просто для доступа внутрь надо отвернуть два винта и снять нижнюю крышку.

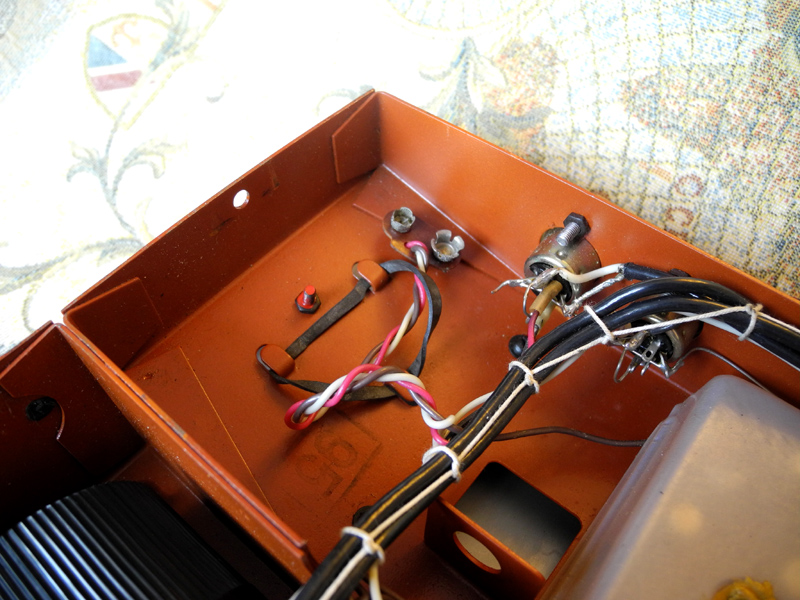

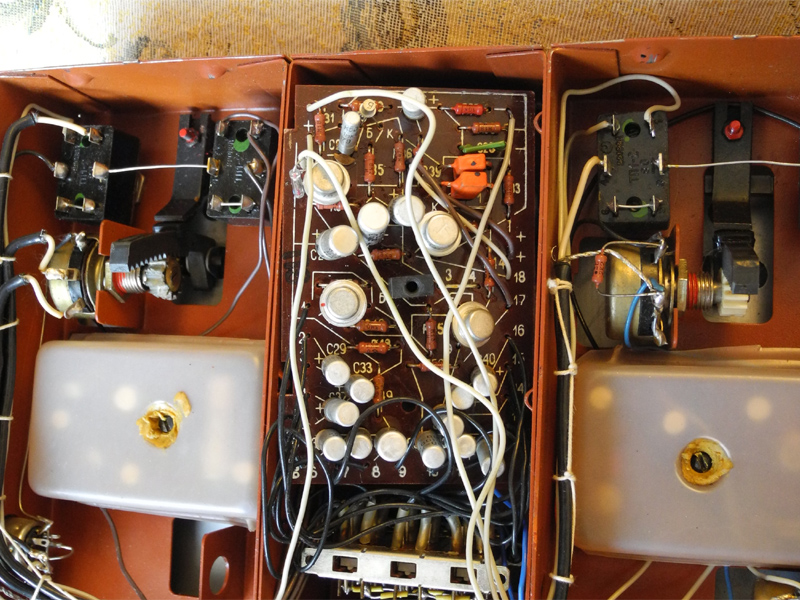

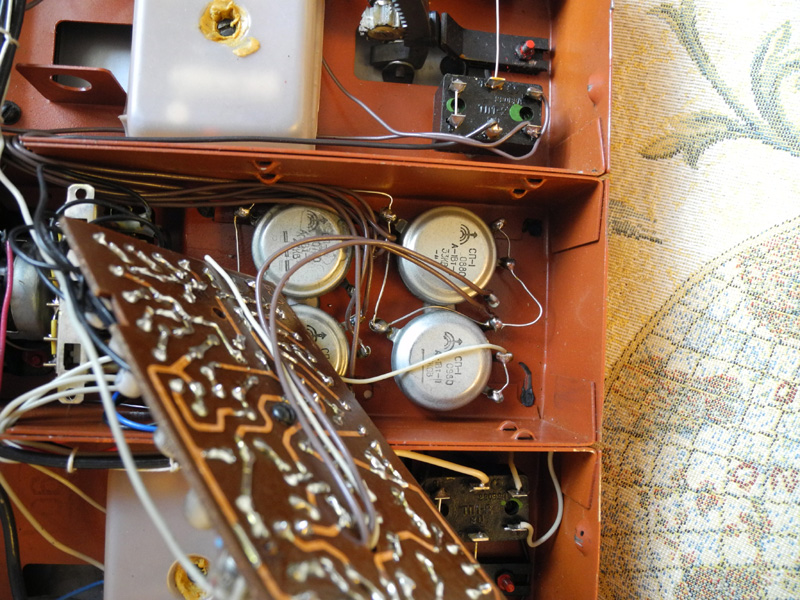

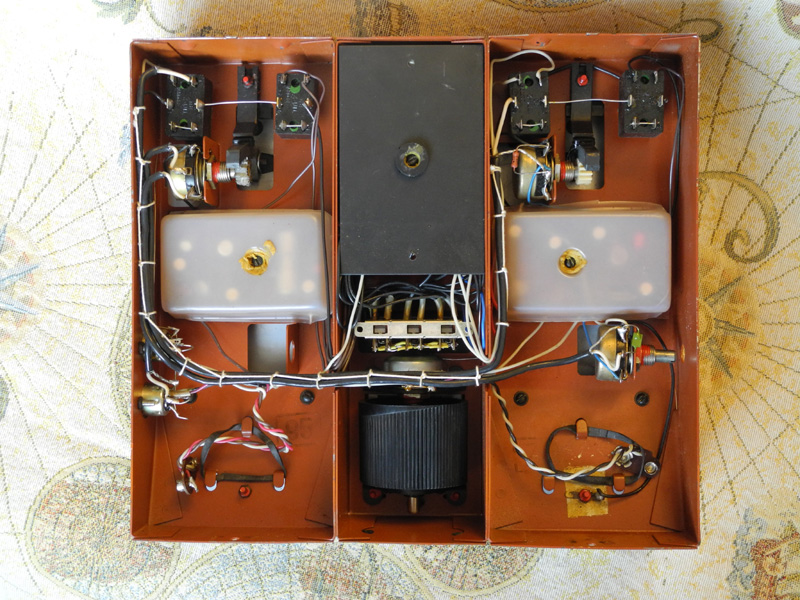

Некогда опломбированные платы эффектов, регулировки, жгуты.

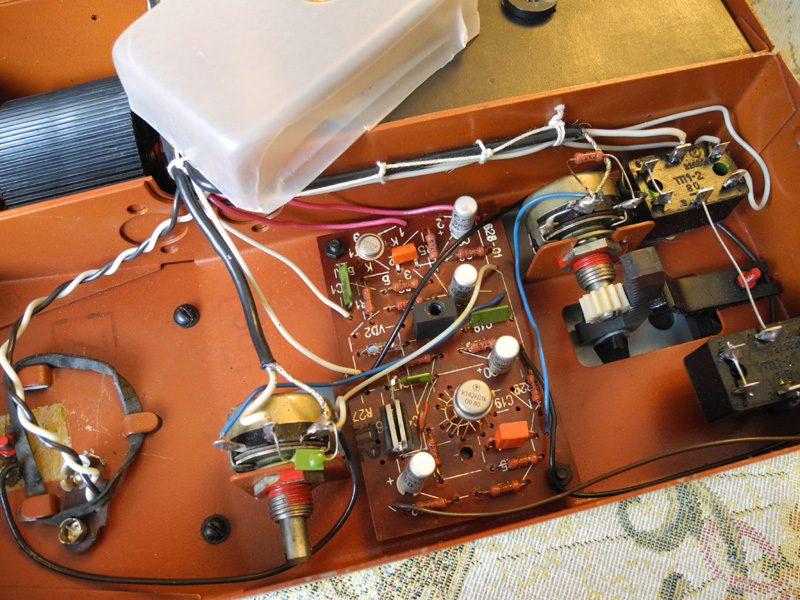

Плата АВТОВАУ.

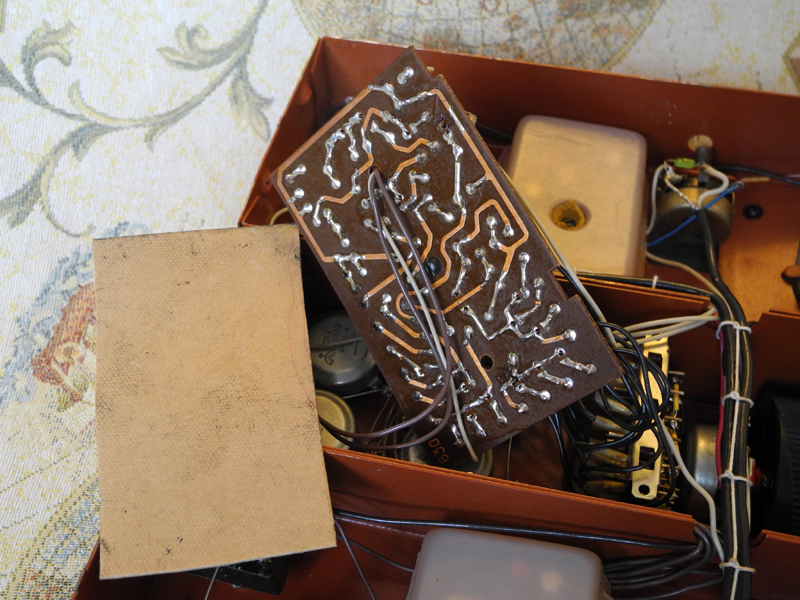

Она же, вид снизу.



Резисторы.



ВАУ!

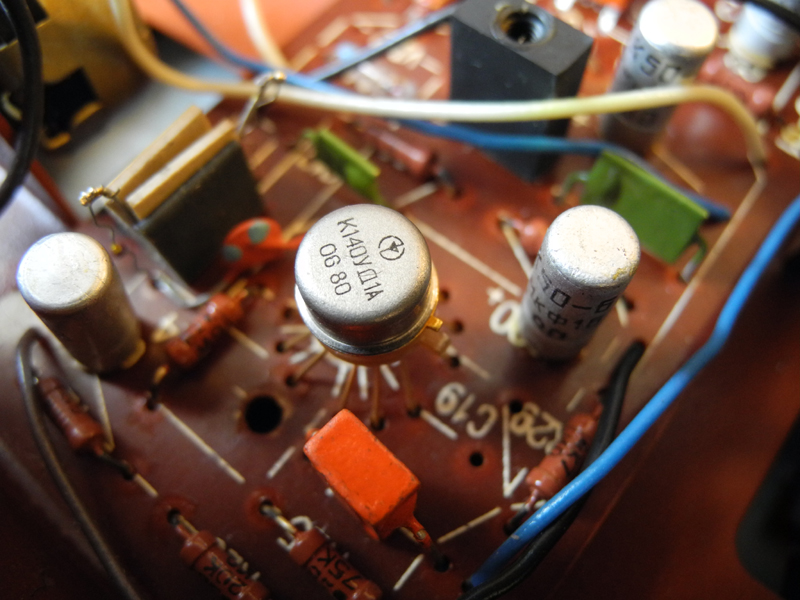

Золотые микросхемы!

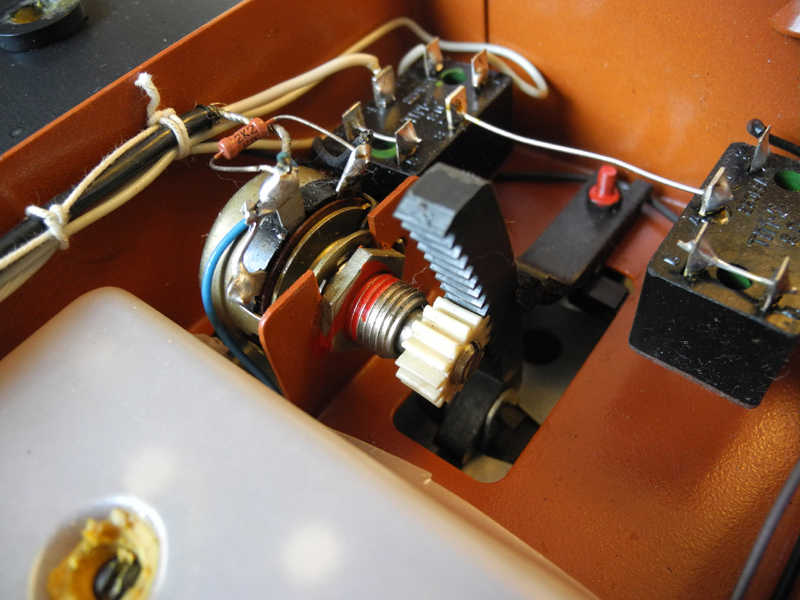

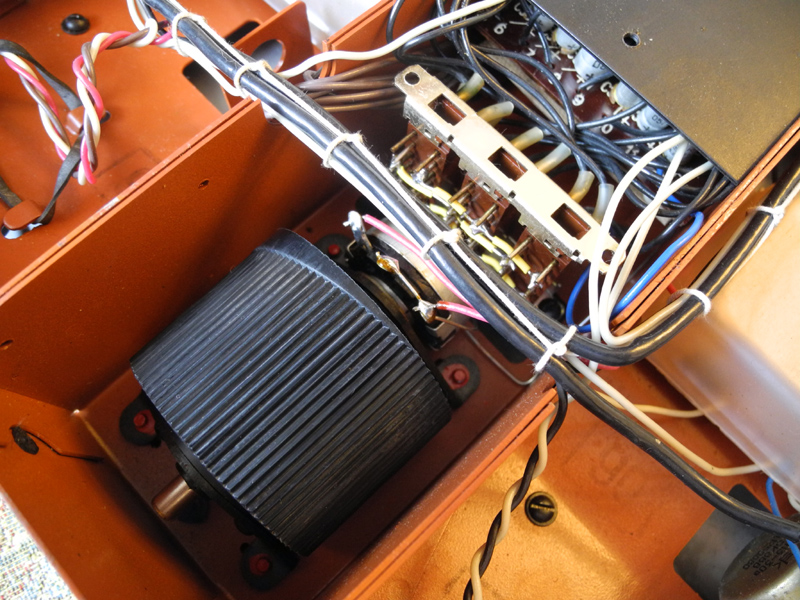

Реечная трансмиссия для передачи движения от педали к резистору. Очень жёсткая.



"Беговая дорожка".

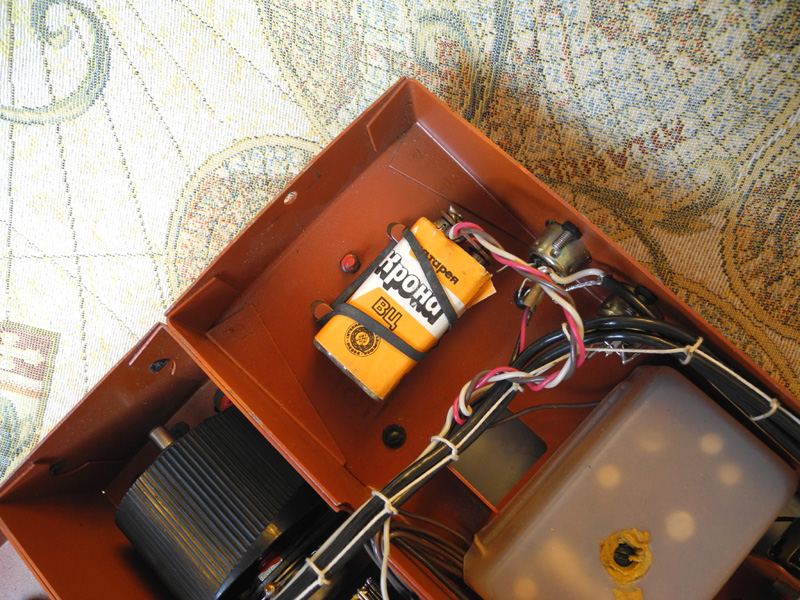

Питание «СПЕКТРА» осуществляется от двух батарей типа «Крона». Они располагаются здесь же, закрепляясь при помощи крючков и резинки.



Как-то так. Невероятно неудобная конструкция.



В оценке звука «СПЕКТРА» я выскажу неоригинальное мнение, что это очень интересная и самобытная приставка, замечательно подходящая для олдового рока, а также психоделических, шумовых и космических экспериментов.






VP
Апрель 2014.
Наверх
PM
m.a.k.1
04.04.2014, 14:59

ID пользователя #3842
Зарегистрирован: 12.05.2013, 10:21
Местонахождение: Королёв
Сообщений: 965
это да. у меня такую из шкафа на лестничной площадке, вместе с етерной лет 15 назад спи.......украли. у них одна беда-уровень ограничения шуршит.
Наверх
PM
Izol
04.04.2014, 15:02

izol

Зарегистрирован: 02.07.2007, 07:37
Местонахождение: Москва
Сообщений: 7399
Красота!

"Восточный блок" - база гитарной фуринтуры и запчастей [link]
Наверх
PM
shock07
04.04.2014, 15:08

ID пользователя #1884
Зарегистрирован: 17.05.2010, 07:52
Местонахождение: Запорожье, Украина
Сообщений: 6573
Стопроцентный психодел. И звук и цвет и... немного извращённый способ эксплуатации)))
Мне нравится!
Спасибо за обзор!
Наверх
PM
Les
04.04.2014, 15:48

ID пользователя #2798
Зарегистрирован: 04.11.2011, 03:38
Местонахождение: Riga, Latvija
Сообщений: 7393
блин! шикарно! цветовое решение просто изумительно! требую звук!

Дак ведь я -- дитя природы,
Пусть дурное, но -- дитя!
Наверх
PM
m.a.k.1
04.04.2014, 15:50

ID пользователя #3842
Зарегистрирован: 12.05.2013, 10:21
Местонахождение: Королёв
Сообщений: 965
блин, вот когда украли, так не расстраивался.
Наверх
PM
lynyrd
04.04.2014, 15:56

ID пользователя #2
Зарегистрирован: 05.07.2006, 09:36
Местонахождение: Москва
Сообщений: 2145
В очереди!

очень редкая и злобная гадина
Наверх
PM
m.a.k.1
04.04.2014, 16:01

ID пользователя #3842
Зарегистрирован: 12.05.2013, 10:21
Местонахождение: Королёв
Сообщений: 965
а что уже дают?
Наверх
PM
lynyrd
04.04.2014, 16:04

ID пользователя #2
Зарегистрирован: 05.07.2006, 09:36
Местонахождение: Москва
Сообщений: 2145
Несомненно! По меньшей мере - сдадут продавца.

очень редкая и злобная гадина
Наверх
PM
shlepakoff
04.04.2014, 16:12

ilya

Зарегистрирован: 29.06.2009, 14:33
Местонахождение: Houston-Москва
Сообщений: 3927
Дима, твои статьи - всегда Событие, всегда Праздник! Спасибо огромное

Ваше шило, наше мыло: [link]
[link]
Наверх
PM
Я-Ха
04.04.2014, 16:21

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23279
Дима, шалом, регардс и данкешён! Пишы исчо!!

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Marx
04.04.2014, 22:52

ID пользователя #3121
Зарегистрирован: 20.03.2012, 12:03
Местонахождение: Барнаул
Сообщений: 1577
Классный обзор!
И дизайн девайса очень понравился...
Молодец, Дима!

Marx's wish list [link]
Наверх
PM
Svetliy_metall
05.04.2014, 03:41

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 2775
отличный обзор! ещё раз поздравляю с приобретением этой чудесной приставки!

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
kurganov
05.04.2014, 04:13

ID пользователя #2666
Зарегистрирован: 29.07.2011, 13:03
Местонахождение: Екатеринбург
Сообщений: 534
Отличный агрегат и превосходная статья!
Наверх
PM
Claydon
05.04.2014, 04:13

ID пользователя #518
Зарегистрирован: 29.05.2008, 00:04
Местонахождение: Самара
Сообщений: 1130
Классный обзор, особенно хочется отметить изобилие качественных фоток. Спасибо, Дмитрий! С удивлением узнал про чехол. Моя такая была без чехла, похоже стырили при покупке.

[ Редактирование 05.04.2014, 04:17 ]
Наверх
PM
VP
05.04.2014, 10:04

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 5878
Спасибо за тёплые отзывы. Приятно, что вам понравилось. Буду стараться дальше.
Звука пока не будет. Несмотря на внешнюю сохранность, педаль не работает должным образом (не работает ВАУ). Скорее всего, какая-нибудь глупая неисправность типа непропая или сопли, но придётся поковыряться. Между тем, в интернетах можно найти видео с демонстрацией звука.
Наверх
PM
Cерый
05.04.2014, 10:32

ID пользователя #2824
Зарегистрирован: 21.11.2011, 04:20
Местонахождение: Москва,Раменское, Московская обл.
Сообщений: 3256
Эх!!!Пораньше бы!!!!Пока раздумывал да рыскал по Ю-Тубу,уплыла в чужие руки!Нооовенькая!!!!

Теперь точно искать буду!

[ Редактирование 05.04.2014, 10:33 ]
Наверх
PM
Svetliy_metall
05.04.2014, 11:10

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 2775
[link]
вот хороший обзор

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
[dms-71]
05.04.2014, 14:21

ID пользователя #1303
Зарегистрирован: 28.08.2009, 08:01
Местонахождение: Новосибирск
Сообщений: 4258
Мне понравилось читать. Дима, твои статьи и обзоры это прям как приключения что ли.

Особенно удивила гротескная ступенчатая система у потенциометра.


Виш лист


Виш лист гитар - и обменник гитар, посмотрите

Продам/обменяю останки донора юбилейного Урала
Продам/обменяю два Орфея Хеброс
---
Ищу гитары
Ищу демпферы
Ищу РОДЕН
Ищу чехол от Диамант баса и Стар7
---
Я ВКонтакте
Моя почта - dms-71(A)narod.ru

А давайте все будем в подписи оставлять ссылки на наши обменники и пожелания? Очень облегчило бы поиск.
Наверх
Сайт PM
gitarrist
05.04.2014, 14:55

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 4487
Дима, спасибо!
Наверх
PM
REANIMATOR
07.04.2014, 04:53

ID пользователя #1444
Зарегистрирован: 06.11.2009, 03:34
Местонахождение: Москва
Сообщений: 2392
[/quote1396971954=Svetliy_metall]
[link]
вот хороший обзор
[/quote1396860861]

Спасибо мне за этот хороший обзор)

...и хотелось бы добавить,что схема приведённая в "сканах паспорта,доступных здесь: [link] " Не имеет практически никакого отношения к описанному варианту(их было несколько) данного прибора. Этот экземпляр полностью собран по схеме Спектр-4,с которой можно ознакомится тут: [link]

[ Редактирование 08.04.2014, 11:47 ]

Люблю читать книги,гулять по улице и вообще странное..
Наверх
PM
E75
07.04.2014, 07:12

ID пользователя #345
Зарегистрирован: 11.12.2007, 15:02
Местонахождение: Санкт-Петербург
Сообщений: 2615
круто! Спасибо за статью и фотки. Был в эксплуатации такой же только зелёный. Теперь есть стимул зайти в гости к его владельцу))

bad scenes come and go
Наверх
Сайт PM
BAD_SISTER2
07.04.2014, 15:29
ID пользователя #3591
Зарегистрирован: 09.01.2013, 04:59
Местонахождение: Минск
Сообщений: 151
Состояние агонь, статья отличная. Ищу в таком состоянии давно. Пока безуспешно. Звучание аппарата - песня, психодел с небольшим натягом (на СССР с лихвой:). Xotic Effects хорошо поют с ней, очень вкусно - рекомендую как пару к ней ВВ preamp - немного гейна, и она облагораживается до неузноваемости. Если у кого есть возможность - попробуйте, стоит того. Цвет - да, шикарен.
Наверх
PM
plan_b
08.04.2014, 07:13
ID пользователя #3547
Зарегистрирован: 08.12.2012, 10:05
Местонахождение: Красноярск
Сообщений: 1434
за 6 тыс есть на авито. но тасканая
[link]

Ищу, куплю/обмен : 9 рублевый (или пластмассовую рамку с него ), музимовские антабки, музимовскую ручку клюв на варитон на рекорд, Музимовскую подставку датчиков для полуак.гитар.
Иолана Спешл: требуется дэмпфер бриджа, антабка и антабка-отвертка (2шт).
Стар 7 : родной чехол, гнездо.
Орфей Хеброс: антабка.
Ищу Рекорд 15 санберст.
Кто чем может = буду ооочень рад.

Коллекция: 5 немцев, 7 чехов, 3 болгарина, 6 советских = данные устаревшие года на два
Наверх
PM
swin
08.04.2014, 09:18

ID пользователя #3452
Зарегистрирован: 21.10.2012, 09:43
Местонахождение: Воронеж
Сообщений: 2749
Господа, а советские примочки как вообще? Фон и шумы транзисторов очень сильные? Можно ли напаять новодел и использовать в наши дни? Или современная элементная база лучше с музыкальной точки зрения?

Песенки
[link]
Наверх
Сайт PM
Переход на страницу       >>

Модераторы: violet, EjiK, Басист Кайф, Я-Ха, Izol, shlepakoff, byte_crow

Перейти:     Наверх

Powered by e107 Forum System

Мини-чат
Вы должны войти, чтобы отправлять комментарии на этот сайт - пожалуйста, либо войдите, либо - если вы еще не зарегистрированы - щелкните здесь, чтобы зарегистрироваться


Innocent77
19.01. : 04:33
С КРЕЩЕНИЕМ,ПРАВОСЛАВНЫЯ!!!

woka
19.01. : 03:05
С Днём Рожденья, камрады!!!

serega612
19.01. : 02:59
Izol, с Днём Рождения! Всего самого наилучшего!

StariyDed
19.01. : 02:33
С Днём рождения, коллеги!
Здоровья, благополучия вам, вашим родным и близким.

PinnyVyx
19.01. : 02:11
Дорогие друзья, поздравляю с Днём Рождения)

wolf
19.01. : 02:00
Коллег с Днём Рождения!

wwm
19.01. : 01:36
Влад,поздравляю,всего самого наилучшего!

NAZAR
19.01. : 01:22
Влад, с днём рождения!

Innocent77
19.01. : 01:18
Именинников С ДНЕМ РОЖДЕНИЯ!!!

Svetliy_metall
19.01. : 00:26
Izol
mitaysky
rinjack
С днём рождения, коллеги!

swin
18.01. : 15:24
болталка закрыта от лиц без регистрации.

Cерый
18.01. : 14:00
Если ,,за жизнь,, - то да!

Cерый
18.01. : 13:59
Нет!!!

BrotherBlues
18.01. : 12:27
Мужики, а у нас темы в болталке закрыты от лишних?

Skyworker79
18.01. : 09:05
Спасибо,друзья! Где у него центр тяжести?На гриф или на деку?



Поиск Советские гитары

Счетчики
© 2006 - 2018 SovietGuitars.com - Общество Коллекционеров Советских Электрогитар
18+ Сайт не является СМИ!
