Гитарная педаль Лель DD Drive Distortion

Переход на страницу   <<
Автор Добавил
DenSurka
08.11.2015, 16:39
ID пользователя #6652
Зарегистрирован: 11.02.2015, 01:19
Местонахождение: Сумы, Украина
Сообщений: 879

ZeLiBoBBer Цитата ...

Видимо те, кого интересует звук ниже 200 герц

Так чувак на видео ж говорит, что эту премочь прикольно использовать, когда с ней играет один бас, а второй ведет более традиционную для баса партию, тогда звучит "металёво"

начинающий


Наверх
PM
wk
09.11.2015, 02:00

ID пользователя #6459
Зарегистрирован: 31.10.2014, 13:04
Местонахождение: Екатеринбург
Сообщений: 1010
С триггерами все нормуль. Все активные байпасы на них в купе с полевиками (Boss, Ibanez, Лель и тд, и тд, и тд. ) и все замечательно.
Но иногда ко мне приносят фирменные примочки и просят избавить их от активного байпаса и сделать "True" байпас, что бы не было никакого влияния электроники на гитарный сигнал, в выключенном режиме примочки.
Наверх
PM
djdollar
09.11.2015, 04:22

ID пользователя #6785
Зарегистрирован: 25.04.2015, 11:12
Местонахождение: Пущино, Московская обл.
Сообщений: 534
Ну, это нормальное явление.
С другой стороны, при активном байпасе вроде как дибокс не нужен, а при пассиве в пульт надо уже через него включать. Поправьте, если ошибаюсь.

Блин, сложная программа, этот протеус.
Канал "Дисторшн" загнал в неё, на выходе какая-то лажа на максимуме движка пота -



Буду сегодня на работе - сверю по схеме значения сопротивлений и ёмкостей - не могу разобрать значения с3, с2 и r2.
И подскажите, если кто моделировал примочки, какой уровень сигнала по входу задать?

Мой вишлист
[link]
Наверх
PM
Gregory
09.11.2015, 13:10

ID пользователя #6879
Зарегистрирован: 04.07.2015, 17:16
Местонахождение: Санкт-Петербург
Сообщений: 97
djdollar Цитата ...
Блин, сложная программа, этот протеус
Протеус более приспособлен для цифровых схем.
Для аналоговых попробуйте, например, Мультисим.
Наверх
Сайт PM
djdollar
09.11.2015, 15:55

ID пользователя #6785
Зарегистрирован: 25.04.2015, 11:12
Местонахождение: Пущино, Московская обл.
Сообщений: 534
Понял, попробую, как утром со смены отосплюсь.
Сейчас ковыряюсь в педали и сравниваю со схемой - уже три отличных номинала накопал, не считая делителя питания...
Во делали, и ведь работает и не выпендривается

Мой вишлист
[link]
Наверх
PM
Gregory
10.11.2015, 14:46

ID пользователя #6879
Зарегистрирован: 04.07.2015, 17:16
Местонахождение: Санкт-Петербург
Сообщений: 97
Можете ещё LTspise попробовать. Он - бесплатный.
А зачем Вы её в симуляторы пихаете?
Что увидеть хотите?
Наверх
Сайт PM
djdollar
10.11.2015, 15:44

ID пользователя #6785
Зарегистрирован: 25.04.2015, 11:12
Местонахождение: Пущино, Московская обл.
Сообщений: 534
Сегодня почти собрал всю схему.
Честно говоря - хочется просто показать работу примочки, какая часть что делает со звуком.
Ну и сделать нормальную схему примочки для моделирования и повторения, если кому захочется. Имея на руках два варианта сканов схемы, убедился в том, что ни в одном нет всех верных номиналов, да и просто невозможно разобрать несколько элементов.
Бесплатный у меня Qucs есть установленный, но он значительно хуже как Proteus-а, так и Multisim-а.
Пока что схему в Протеусе сделал,завтра прикручу осциллограф и несколько скринов сделаю.

Мой вишлист
[link]
Наверх
PM
wk
11.11.2015, 02:35

ID пользователя #6459
Зарегистрирован: 31.10.2014, 13:04
Местонахождение: Екатеринбург
Сообщений: 1010
"" какой уровень сигнала по входу задать?""

В среднем: 50--80мв.
Если подавать чистый синус на вход, такое на выходе дист-а и получится, как на Вашей осциллограмме, до блока тембра.

[ Редактирование 11.11.2015, 02:37 ]
Наверх
PM
djdollar
11.11.2015, 02:45

ID пользователя #6785
Зарегистрирован: 25.04.2015, 11:12
Местонахождение: Пущино, Московская обл.
Сообщений: 534

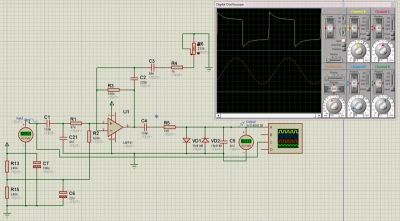

Я там накосячил на той картинке, сейчас уже исправил - один резистор на верно задал, и входное напряжение не 9, а 5 вольт было.
Сейчас получается именно срез с полками сверху и снизу.

Мой вишлист
[link]
Наверх
PM
djdollar
11.11.2015, 07:58

ID пользователя #6785
Зарегистрирован: 25.04.2015, 11:12
Местонахождение: Пущино, Московская обл.
Сообщений: 534

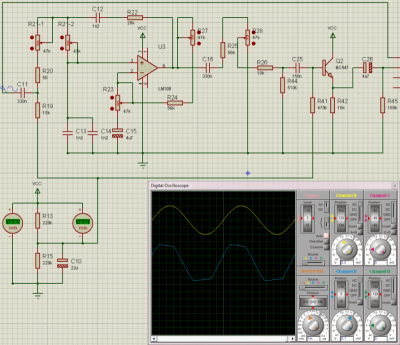

Добавляю схемотехнику сюда и в первом посте описание.

[ Редактирование 11.11.2015, 07:59 ]

Мой вишлист
[link]
Наверх
PM
djdollar
11.11.2015, 08:24

ID пользователя #6785
Зарегистрирован: 25.04.2015, 11:12
Местонахождение: Пущино, Московская обл.
Сообщений: 534

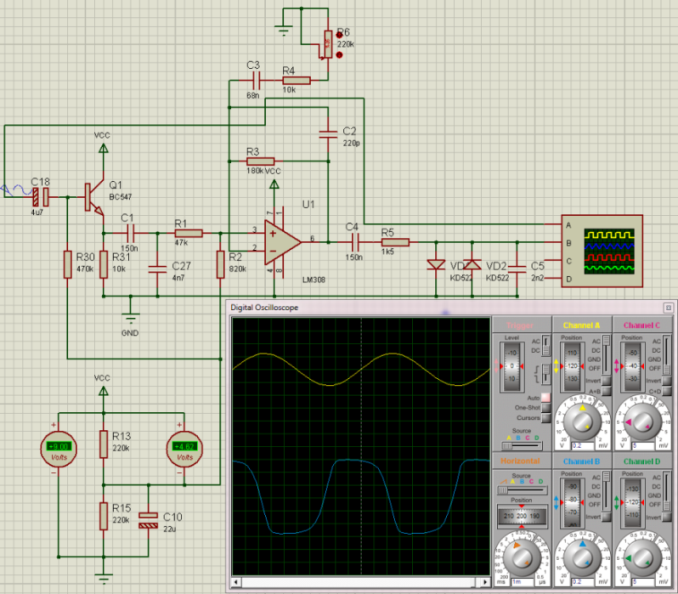

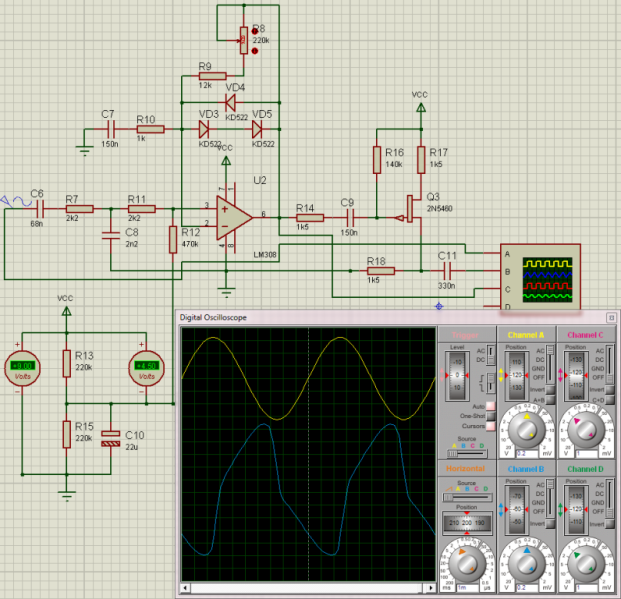

Вот блоки педали по отдельности, в архиве - вся схема для протеуса целиком и скрин работы.
Продублировал в первый пост.





_.zip

Мой вишлист
[link]
Наверх
PM
diesell71
11.11.2015, 14:08

ID пользователя #5994
Зарегистрирован: 01.05.2014, 09:14
Местонахождение: Тула
Сообщений: 3149
Круто! Иногда разноцветной завистью завидую те, кто понимает процессы протекающие в электронной схеме. И что на что влияет. Хотя сам бывает копаюсь в аппаратах, но глубины нет, так по верхушкам...
Наверх
PM
Переход на страницу   <<
