Лель ЦЗ, или коротко о сложном.

Переход на страницу   <<        >>
Автор Добавил
Svetliy_metall
27.05.2020, 04:40

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 3024
kotsibrock Цитата ...


Denchik Цитата ...

Приветствую. Автор подскажи, если ручка модуляции не влияет ни на что, где искать проблему? Осцил есть.

Поддерживаю, у меня с начала при включении эффекта было вместо ревера - хрипы и треск, а сейчас вообще ни какого эффекта, просто чистый звук. В чем может быть проблема?!


Скорее всего высохли конденсаторы, нужно менять


Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
Svetliy_metall
23.01.2021, 14:58

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 3024

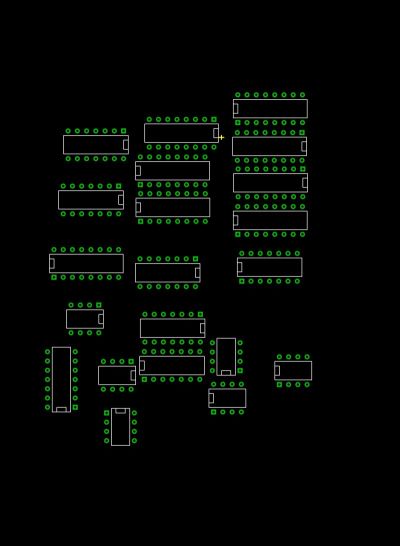

Решил попробовать скопировать плату Лельки ЦЗ. Не знаю что из этого получится, но буду стараться.

Коллеги, мне понадобятся подробные фото дорожек со стороны элементов. Кто владеет данной педалью, сделайте пожалуйста фото поближе дорожек, которые идут под радиоэлементами, можно в общем плане, и более детально.



Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
kotsibrock
24.01.2021, 02:04

ID пользователя #6882
Зарегистрирован: 08.07.2015, 19:15
Местонахождение: Юрга, Кемеровская обл.
Сообщений: 338
У меня есть... если в не много подождете дня три четыре, то я готов помочь.

Делаю электрогитары, ремонтирую и восстанавливаю старые электрогитары.
Наверх
PM
Svetliy_metall
24.01.2021, 02:10

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 3024
kotsibrock Цитата ...

У меня есть... если в не много подождете дня три четыре, то я готов помочь.


Меня вообще не торопит, как сможете так и фоткайте. Если будет возможность фото можно мне на электронку скинуть, чтобы качество выше было. Svetliymetall (собака) yandex.ru

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
Svetliy_metall
13.02.2021, 02:00

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 3024

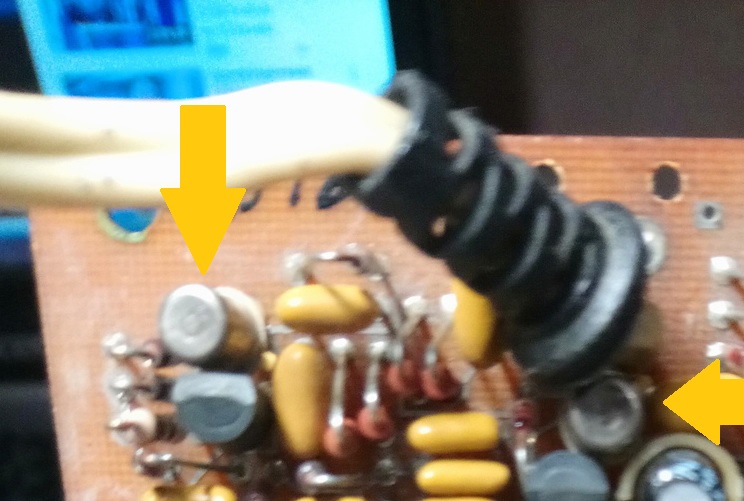

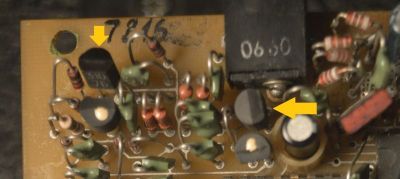

Коллеги. Возник вопрос при снятии копии платы. У меня есть 3 фото плат. А именно, я выделил на фото стрелкой два транзистора VT3 и VT6. По схеме они именуются, как КТ661А. Вот фото этих транзисторов:

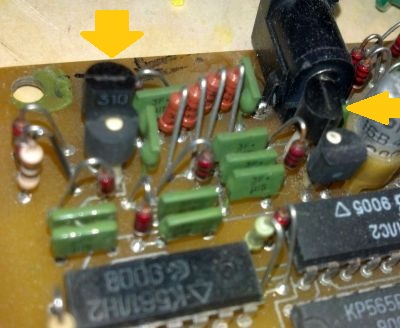

А есть два других фото, где на месте этих транзисторов отчётливо видно КТ3107Б:





А вопрос в следующем:
КТ661А сейчас встретить можно редко, а если где и найдёшь, то ценник сильно загнут. Можно ли, чисто теоретически, транзисторы VT3 и VT6 использовать КТ3107Б ? И на тех фото, где стоят 3107 возникает вопрос, это так было с завода или их могли заменить умельцы?

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
kaldos
13.02.2021, 06:43

ID пользователя #8082
Зарегистрирован: 12.03.2017, 03:27
Местонахождение: Петропавловск, Казахстан
Сообщений: 856
А на первом фото, в паре с кт661 какой стоит? Или у тебя только фото?
Наверх
PM
Svetliy_metall
13.02.2021, 06:49

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 3024
kaldos Цитата ...

А на первом фото, в паре с кт661 какой стоит? Или у тебя только фото?


У меня только фото. Физически есть вариант, в котором варварски выкушены все конденсаторы, и нет как раз этих транзисторов. Пара у них была кт660. Я так полагаю в этом варианте как раз и стояли как раз КТ661, их выкусили и сдали...

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
kaldos
13.02.2021, 07:05

ID пользователя #8082
Зарегистрирован: 12.03.2017, 03:27
Местонахождение: Петропавловск, Казахстан
Сообщений: 856
А я думаю, что не стоит заморачиваться этим вопросом. В данном случае эти транзисторы стоят в схеме формирования отрицательного напряжения -5В.
И по току и по частоте комплементарная пара 3102/3107 будет работать в данном случае, вполне уверенно и надёжно, принося несказанную радость и наслаждение её пользователям.

[ Редактирование 13.02.2021, 07:08 ]
Наверх
PM
Svetliy_metall
13.02.2021, 08:37

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 3024
kaldos Цитата ...

А я думаю, что не стоит заморачиваться этим вопросом. В данном случае эти транзисторы стоят в схеме формирования отрицательного напряжения -5В.
И по току и по частоте комплементарная пара 3102/3107 будет работать в данном случае, вполне уверенно и надёжно, принося несказанную радость и наслаждение её пользователям.

Спасибо за развернутый ответ! А принципе тоже думал, что ничего критичного, но решил уточнить

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
Svetliy_metall
23.03.2021, 16:06

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 3024

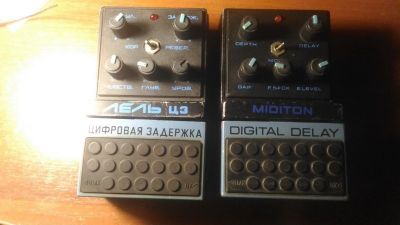

По случаю, мой товарищ приобрёл Miditon.

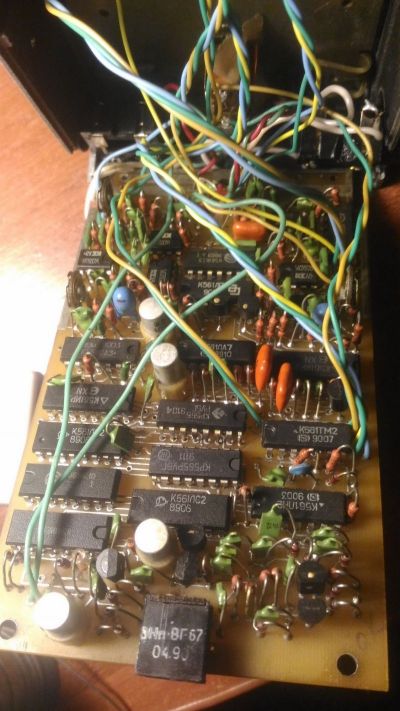

Ну и мне как всегда стало интересно заглянуть внутрь, и узнать чем же экспортный вариант отличается от стандартной лельки.
Экземпляр без родных "джеков", а так же с копаной и паяной платой. Заменялись обе 565ру5, VT1 заменён на SMD транзистор, 2 конденсатора по 100 пФ вынеесены на обратную сторону. После замены микрух пострадали дорожки со стороны элементов, поэтому кинуты проводки по обратной стороне. В общем, ей занимался тот человек, который понимает схемотехнику, а не просто наобум были замнены элементы.

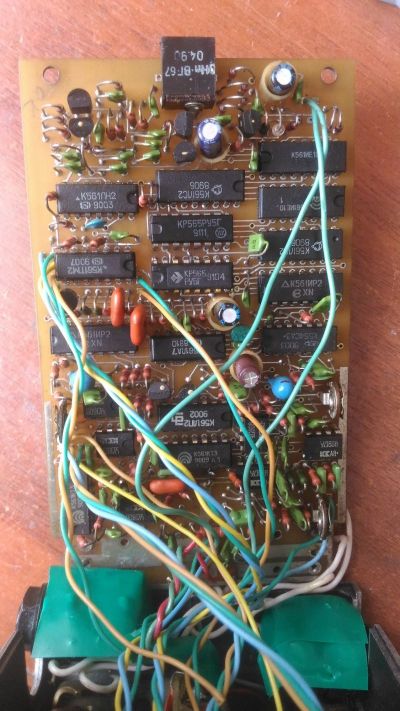

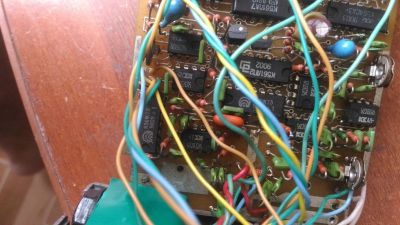

Отогнув плату я надеялся увидеть что элементы в экспортном варианте отличаются, но увидел, что увидел. Наши электролиты с датировкой 9003, видимо поздний экземпляр мидитона.



Примочка себя не очень хорошо чувствовала, ручка гейна работала только после "13 часов", поэтому для профилактики решил заменить все электролиты. Один конденсатор на 1 мкф был совсем не живой. Так что после замена всех конденсаторов педаль стала чуть лучше работать.




SMD транзистор заменил на родной КТ3102. Но всё же некоторые проблемы остались, а именно при сильной атаке в звук "пролезает" стук генератора. На выходных продолжу заниматься ей.

А вообще, это никому не интересно)) зачем столько написал, сам и не знаю.

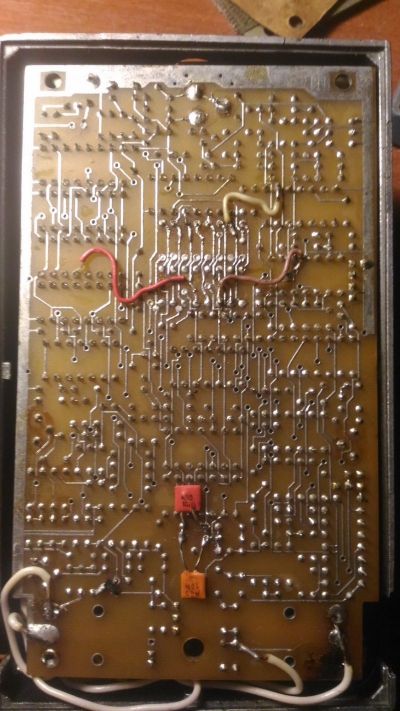

Основное отличие платы, в её нижней части, разведена чуть по-другому в отличие от Лель ЦЗ




В идеале конечно нужно найти оригинальные джеки, но товарища в принципе устраивают и т джеки, которы сейчас стоят.

Честно, не думал что в 2021 получится найти Miditon, и это большая удача.
Теперь мне интересно сколько было выпущено этих педалей. И выпускались ли Miditon Digital Delay в красном цвете?

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
OldPilot
24.03.2021, 03:17

ID пользователя #9404
Зарегистрирован: 28.02.2018, 12:40
Местонахождение: Москва
Сообщений: 83
Svetliy_metall Цитата ...

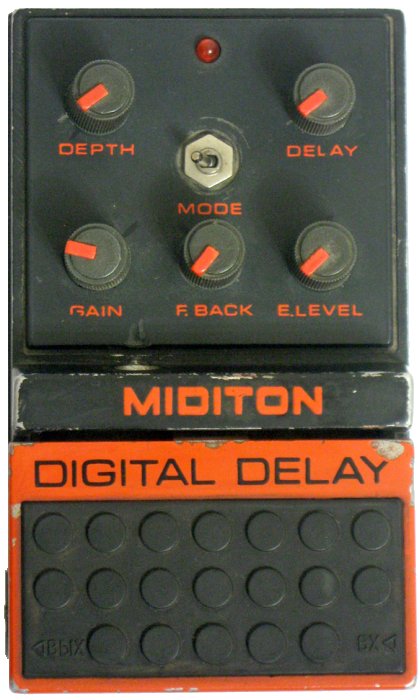

И выпускались ли Miditon Digital Delay в красном цвете?


Наверх
PM
Svetliy_metall
24.03.2021, 04:21

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 3024
OldPilot Цитата ...

Svetliy_metall Цитата ...

И выпускались ли Miditon Digital Delay в красном цвете?




Видел это фото, поэтому и задался вопросом. Интересно, в таком цвете педали выпускались серийно?

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
Skyworker79
24.03.2021, 05:44

ID пользователя #4175
Зарегистрирован: 18.10.2013, 15:25
Местонахождение: Москва, Подрезково
Сообщений: 4943
К сожалению,по Miditon информации практически нет. Как и по Пересвету.

Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ.

Мой Wish List
[link]

[link]
Библиотека Skyworker79

[link]
Подборка сканов Skyworker79

[link]
Моё скромное собрание
Наверх
PM
Svetliy_metall
24.03.2021, 06:20

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 3024
Значит будем создавать информацию))

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
OldPilot
06.04.2021, 13:35

ID пользователя #9404
Зарегистрирован: 28.02.2018, 12:40
Местонахождение: Москва
Сообщений: 83

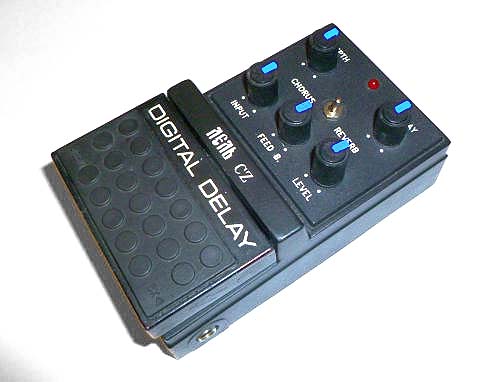

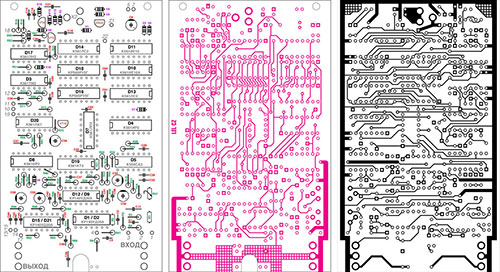

Дополню тему. Мои отрисовки по ЧЁРНОЙ версии, которая ЛЕЛЬ CZ



Расположение деталей: link
Расположение проводников с лицевой стороны (где детали): link
Расположение проводников с обратной стороны: link

Монтажная плата не самая простая, отрисовывать было не просто, поэтому могут быть неточности. Имейте это в виду.

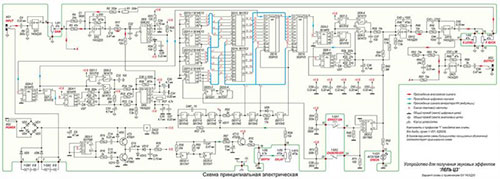

Ну и, традиционно уже, схема от Валентина Фёдоровича, за что ему огромное спасибо: link



[ Редактирование 07.04.2021, 04:33 ]
Наверх
PM
Svetliy_metall
06.04.2021, 16:41

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 3024
Сергей, вы - герой! Апплодирую стоя!
А так же Валентин Фёдорович герой!
Снимаю шляпу, господа!

[ Редактирование 07.04.2021, 12:47 ]

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
gitarrist
07.04.2021, 14:06

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5093
Спасибо! Просто класс!!
Наверх
PM
GeorgeM
08.04.2021, 02:38

ID пользователя #703
Зарегистрирован: 18.10.2008, 09:43
Местонахождение: Киров
Сообщений: 5000
Да, великолепно!

Так же ищу колки к рекорду. и так, по мелочам, вот полностью
Наверх
Сайт PM
swin
08.04.2021, 03:56

ID пользователя #3452
Зарегистрирован: 21.10.2012, 09:43
Местонахождение: Воронеж
Сообщений: 3257
Камрады, вы титаны просто!

Песенки
[link]
Наверх
Сайт PM
StariyDed
08.04.2021, 04:42

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11513
Отличная работа, коллеги!
Наверх
PM
expert
09.04.2021, 06:16
ID пользователя #10031
Зарегистрирован: 08.04.2019, 14:29
Местонахождение: Москва
Сообщений: 425
Работа отличная, спасибо!
Есть педаль такая, купил еще с заводской пломбой, но не работает от блока питания. Пломбу вскрыл - на ножках разъема напряжение есть, диоды в диодном мосте показывают следующие параметры:
V1 - Uf=677mV, C=14pF;
V2 - Uf=3,62 V, C=18pF;
V3 - Uf=680 mV, C=14pF;
V4 - Uf=3.44 V, C=14 pF;

В некоторых случаях изменения тестер показывал другую емкость V2 - 82 ml, но может быть это mF, просто места не хватило на экране.
Думаю, что было касание штекера блока питания о корпус педали, разъем питания очень близко к корпусу.

В электронике не разбираюсь, из того, что смог понять - нужно сменить диоды, так как дальше уже от батареек схема работает. Но непонятно - все 4 менять или только пару?
Наверх
PM
kaldos
09.04.2021, 07:03

ID пользователя #8082
Зарегистрирован: 12.03.2017, 03:27
Местонахождение: Петропавловск, Казахстан
Сообщений: 856
Замени диоды, показывающие три с лишним вольта, и укажи своё имя и возраст.

[ Редактирование 09.04.2021, 07:29 ]
Наверх
PM
expert
09.04.2021, 08:31
ID пользователя #10031
Зарегистрирован: 08.04.2019, 14:29
Местонахождение: Москва
Сообщений: 425
Спасибо за ответ, буду пробовать!
Наверх
PM
expert
13.04.2021, 06:48
ID пользователя #10031
Зарегистрирован: 08.04.2019, 14:29
Местонахождение: Москва
Сообщений: 425
Подсказка помогла, спасибо! Один нюанс - новые конденсаторы имеют обратную маркировку, так что пришлось проверять тестером, с первого раза педаль не заработала. Сейчас работает, кроме может быть кнопки. Буду наблюдать.
Наверх
PM
StariyDed
13.04.2021, 06:54

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11513
Цитата ...
Один нюанс - новые конденсаторы имеют обратную маркировку


Это как?! А можно с примером?
Наверх
PM
