 Устройство для получения звуковых эффектов ЛЕЛЬ КЛ Клаппер |
| Автор | Добавил |
| c0rvinus |
| ||

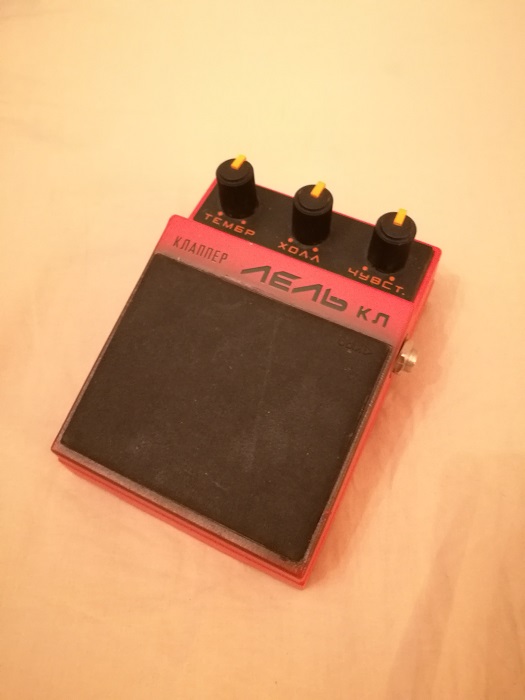

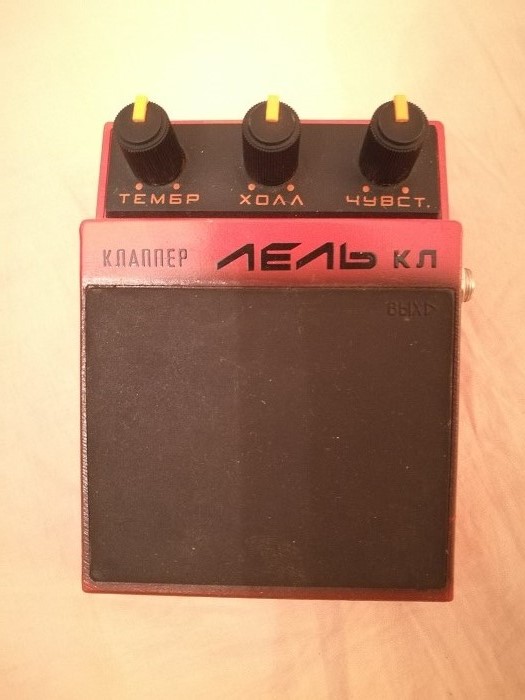

  Зарегистрирован: 16.02.2015, 08:06 Местонахождение: Москва Сообщений: 723 | ЛЕЛЬ КЛ Клаппер  Устройство для получения звуковых эффектов ЛЕЛЬ КЛ Клаппер - довольно редко встречающееся в наше время электромузыкальное устройство, производившееся на Московском заводе счётно-аналитических машин имени В. Д. Калмыкова в конце 80-ых годов.  Устройство представляет собой приставку в форм-факторе педали с резиновой ударной мембраной, ударяя по которой можно получать звуки от хлопков в ладоши до тома. Играть можно, размещая на подставке, барабанными палочками или, используя напольный вариант, отстукивать ритм ногой. На панели размещены три регулятора:

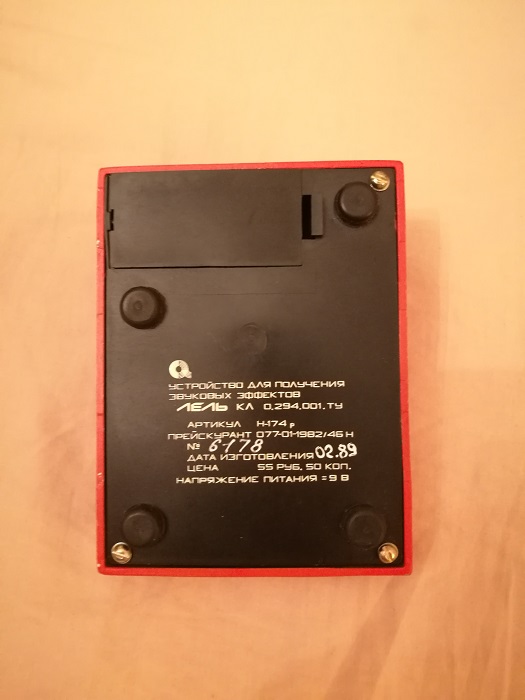

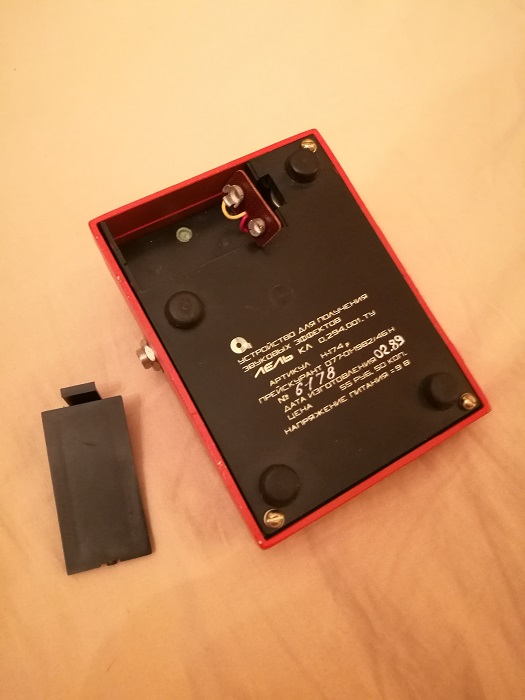

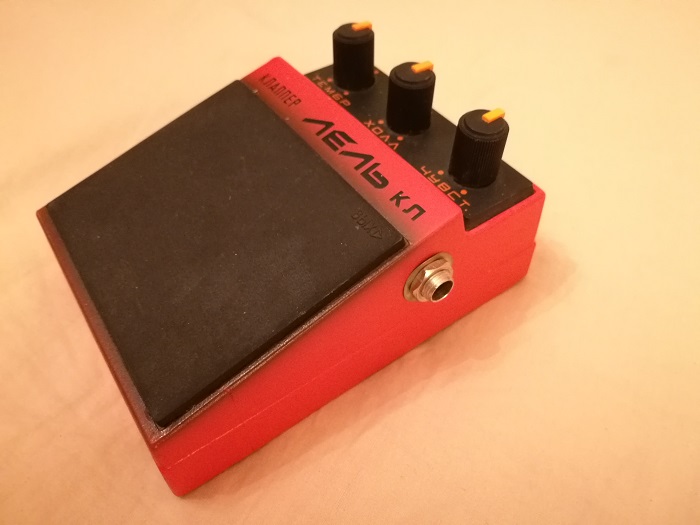

 С правой стороны у педали расположено выходное гнездо типа TRS jack 6.35 мм. Известны случаи, когда для музыкальных коллективов данные педали по ошибке покупались в качестве гитарных, в результате отсутствие входного гитарного разъема закономерно вызывало разочарование у музыкантов и художественных руководителей, ведь такая педаль стоила 55 рублей 50 копеек.  На дне корпуса размещен отсек с разъемом для батарей типа "Крона". Разъем подключения блока питания у педали отсутствует.   Примеры звучания:  Все регуляторы в среднем положении Тест эффекта Тембр, регуляторы Холл и Чувствительность в среднем положении Тест эффекта Холл, регуляторы Тембр и Чувствительность в среднем положении Тест эффекта Чувствительность, регуляторы Тембр и Холл в среднем положении Пример звука при положении регуляторов устройства № 1 (см. руководство по эксплуатации) Пример звука при положения регуляторов устройства № 2 (см. руководство по эксплуатации) Тест эффекта Тембр, регулятор Холл в крайнем положении по часовой стрелке, регулятор Чувствительность в среднем положении Тест эффекта Тембр, регулятор Холл в крайнем положении против часовой стрелки, регулятор Чувствительность в среднем положении Тест эффекта Холл, регулятор Тембр в крайнем положении по часовой стрелке, регулятор Чувствительность в среднем положении Тест эффекта Холл, регулятор Тембр в крайнем положении против часовой стрелки, регулятор Чувствительность в среднем положении============================================= Технические характеристики: 1. Амплитудное значение выходного напряжения - не более 2,4 В; 2. Напряжение питания - 9 В; 3. Потребляемый ток - не более 15 мА; 4. Источник питания - батарея "Крона"; 5. Количество регулировок - 3; 6. Масса - не более 0,6 кг (включая батарею); 7. Габаритные размеры - не более 122x65x95 мм. ============================================= В комплекте с устройством шли соединительный шнур, руководство по эксплуатации с гарантийным талоном и схемой, упаковочная коробка. Схема устройства для получения звуковых эффектов ЛЕЛЬ КЛ Клаппер  Вместе с аналогичным по концепции устройством ЛЕЛЬ РТ Рототом, а также гитарными педалями ЛЕЛЬ ДД Драйв Дисторшн, ЛЕЛЬ ЦЗ Цифровая задержка и ЛЕЛЬ ЭП Эквалайзер параметрический ЛЕЛЬ КЛ Клаппер формирует "классический" набор педалей первых серий. Устройства выполнены в общем стиле, причём в оформлении Клаппера используется оранжевый (реже красный) цвет. Клаппер сложно назвать самодостаточным музыкальным инструментом. Даже при том условии, что со своей задачей он справляется отлично, пытаться исполнить на нем полноценную ударно-перкуссионную партию не получится из-за отсутствия предустановленных режимов работы. Каждый звук необходимо настраивать. Одновременно в сочетании с Рототомом и драм-машиной (например, ЛЕЛЬ ПСР) или электронными барабанами (например, ЛЕЛЬ УДС) Клаппер вполне может добавить разнообразия запрограммированным партиям. Во всяком случае на дискотеках его звуки однозначно вызывали бы восторг. Применение педали при исполнении авторских композиций либо при выступлении небольшого музыкального коллектива также уместно. Особое место Клаппер мог занимать при озвучивании фантастических фильмов, в которых использовалась преимущественно электронная музыка. [ Редактирование 13.04.2017, 16:59 ] Список необходимых деталей и инструментов БД Урал | ||
| Наверх |
|
| Я-Ха |
| ||
 oleUm™   Зарегистрирован: 04.06.2007, 15:11 Местонахождение: Санкт-Петербург Сообщений: 23279 | Атлищна! А можно звуковые примеры? МАЙ МУZЕУМ oleUm™ и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то". | ||
| Наверх |
|
| c0rvinus |
| ||
Зарегистрирован: 16.02.2015, 08:06 Местонахождение: Москва Сообщений: 723 | Я-Ха Цитата ... Атлищна! А можно звуковые примеры? Заголовок - ОГОНЬ!  Будут и звуковые примеры. Надо записать, без них нет смысла в этой статье. Список необходимых деталей и инструментов БД Урал | ||
| Наверх |
|
| Skyworker79 |
| ||
 Зарегистрирован: 18.10.2013, 15:25 Местонахождение: Москва, Подрезково Сообщений: 4533 | Отлично! Добавлю от себя фото внутреннего мира,взятого в сети      А это к разговору о классической линейке "Лель".   И немного о статистике.У моего КЛАППЕРа выпущеного в июне 1989 номер 7961 [ Редактирование 21.03.2017, 05:05 ] Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ. Мой Wish List [link] [link] Библиотека Skyworker79 [link] Подборка сканов Skyworker79 [link] Моё скромное собрание | ||
| Наверх |
|
| c0rvinus |
| ||
Зарегистрирован: 16.02.2015, 08:06 Местонахождение: Москва Сообщений: 723 | Skyworker79 Цитата ... Отлично! Добавлю от себя фото внутреннего мира,взятого в сети/ А это к разговору о классической линейке "Лель". И немного о статистике.У моего КЛАППЕРа выпущеного в июне 1989 номер 7961 Мда... А я собирался свою вскрыть... Что касается классической линейки, то в ней на мой взгляд только 5 педалей: ЛЕЛЬ ДД Драйв Дисторшн; ЛЕЛЬ ЦЗ Цифровая задержка; ЛЕЛЬ ЭП Эквалайзер параметрический; ЛЕЛЬ РТ Рототом; ЛЕЛЬ КЛ Клаппер. Их объединяет общий дизайн корпуса, общий стиль и шаблон оформления. Всё остальное появилось позже. Список необходимых деталей и инструментов БД Урал | ||
| Наверх |
|
| REANIMATOR |
| ||
  Зарегистрирован: 06.11.2009, 03:34 Местонахождение: Москва Сообщений: 2420 | Смотрим, слушаем пример звучания устройства: [link] [ Редактирование 21.03.2017, 10:10 ] Люблю читать книги,гулять по улице и вообще странное.. | ||
| Наверх |
|
| djdollar |
| ||
  Зарегистрирован: 25.04.2015, 11:12 Местонахождение: Пущино, Московская обл. Сообщений: 540 | Красота! Спасибо за обзор А схема, вижу, так же нечитаема, как у ЦЗ-шки... Мой вишлист [link] | ||
| Наверх |
|
| c0rvinus |
| ||
Зарегистрирован: 16.02.2015, 08:06 Местонахождение: Москва Сообщений: 723 | djdollar Цитата ... Красота! Спасибо за обзор А схема, вижу, так же нечитаема, как у ЦЗ-шки... Спасибо за отзыв. Схема в более высоком разрешении представлена в приложенном руководстве по эксплуатации. Список необходимых деталей и инструментов БД Урал | ||
| Наверх |
|
| Тот_самый_АМ |
| ||
 Зарегистрирован: 14.08.2009, 20:16 Местонахождение: Москва Сообщений: 2344 | Не вошедшая в статью по Rostex'у фотография КЛ, авось чем полезно будет. Ищу | ||
| Наверх |
|
| Alex_Maestro |
| ||
 Зарегистрирован: 20.12.2011, 10:45 Местонахождение: Электросталь, Московская обл. Сообщений: 2206 | Спасибо за обзор! Коллеги! Я собираю сканы тематических паспортов, бумажек, вкладышей, пакетов от струн и всего нашего. Поэтому, если кто может, пришлите на почту скан в максимальном разрешении и расположенном на листе А4 для наилучшего дальнейшего масштабирования. Вот соответствующая тема: [link] Виш лист: [link] [link] Библиотека сканов | ||
| Наверх |
|
| VP |
| ||
 Зарегистрирован: 25.01.2007, 06:02 Местонахождение: Новосибирск Сообщений: 5932 | Хороший обзор. Спасибо! | ||
| Наверх |
|
| Dash |
| ||
 Зарегистрирован: 18.09.2016, 05:56 Местонахождение: Москва Сообщений: 50 | А нету ли принципиальной схемы в более высоком разрешении? | ||
| Наверх |
|
| c0rvinus |
| ||
Зарегистрирован: 16.02.2015, 08:06 Местонахождение: Москва Сообщений: 723 | Dash Цитата ... А нету ли принципиальной схемы в более высоком разрешении? c0rvinus Цитата ... djdollar Цитата ... Красота! Спасибо за обзор А схема, вижу, так же нечитаема, как у ЦЗ-шки... Спасибо за отзыв. Схема в более высоком разрешении представлена в приложенном руководстве по эксплуатации. [ Редактирование 23.03.2017, 00:23 ] Список необходимых деталей и инструментов БД Урал | ||
| Наверх |
|
| E75 |
| ||
 Зарегистрирован: 11.12.2007, 15:02 Местонахождение: Санкт-Петербург Сообщений: 2635 | спасибо!!! bad scenes come and go | ||
| Наверх |
|
| Seven7 |
| ||
 Зарегистрирован: 10.09.2013, 00:35 Местонахождение: Бишкек, Кыргызстан Сообщений: 672 | В Бишкеке продают клакер и роботом за 2 000 рублей вместе . Перемыл около 1000 рр будет . Кому нужно ? Помогу с выкупом | ||
| Наверх |
|
| c0rvinus |
| ||
Зарегистрирован: 16.02.2015, 08:06 Местонахождение: Москва Сообщений: 723 | мне Рототом нужен...я уже написал товарищу на форуме. Если сможете помочь - было бы здорово. в принципе можно было бы и Клаппер выудить. [ Редактирование 24.03.2017, 07:47 ] Список необходимых деталей и инструментов БД Урал | ||
| Наверх |
|
| c0rvinus |
| ||
Зарегистрирован: 16.02.2015, 08:06 Местонахождение: Москва Сообщений: 723 | Обновление: добавлены примеры звучания. Список необходимых деталей и инструментов БД Урал | ||
| Наверх |
|
| Ermilin |
| ||
  Зарегистрирован: 29.06.2009, 17:08 Местонахождение: Москва Сообщений: 2107 | Интересный по-своему, хотя и чрезвычайно специфический прибор, сдается мне, что все-таки сфера его применения - исключительно электронная музыка-"дискота": [link] Как бы там ни было, здорово что Лель в свое время поддалась моде и явила его на свет. Вот что интересно: реагирует ли пэд на силу удара? | ||
| Наверх |
|
| Ed |
| ||
Зарегистрирован: 30.06.2015, 15:08 Местонахождение: Сургут Сообщений: 853 | Прошу прощения у администрации сайта, если делаю что-то не то... Мне тоже чрезвычайно интересен рототом. С удовольствием купил бы его. Ну или клаппер, если останется. Я могу ЗДЕСЬ втиснуться в очередь? | ||
| Наверх |
|
| c0rvinus |
| ||
Зарегистрирован: 16.02.2015, 08:06 Местонахождение: Москва Сообщений: 723 | quote1492119890=Ermilin] Интересный по-своему, хотя и чрезвычайно специфический прибор, сдается мне, что все-таки сфера его применения - исключительно электронная музыка-"дискота": [link] Как бы там ни было, здорово что Лель в свое время поддалась моде и явила его на свет. Вот что интересно: реагирует ли пэд на силу удара? [/quote1492119890] Пэд Клаппера на силу удара не реагирует. А вот пэд Рототома реагирует и очень интересно! Один аудиопример уже есть в статье. [ Редактирование 13.04.2017, 17:46 ] Список необходимых деталей и инструментов БД Урал | ||
