Устройство для получения звуковых эффектов ЛЕЛЬ РТ Рототом

Автор Добавил
c0rvinus
13.04.2017, 16:24 Просмотр для печати

ID пользователя #6661
Зарегистрирован: 16.02.2015, 08:06
Местонахождение: Москва
Сообщений: 969
ЛЕЛЬ РТ Рототом


В предвкушении космических путешествий.
Дню космонавтики посвящается.


Устройство для получения звуковых эффектов ЛЕЛЬ РТ Рототом появилось у меня случайно благодаря нашему единомышленнику Seven7 и приехало из столицы Кыргызской Республики Бишкека.

Эта замечательная перкуссионная педаль производилась на Московском заводе счётно-аналитических машин имени В. Д. Калмыкова в конце 80-ых годов. Одним из направлений деятельности завода было производство многопроцессорных вычислительных комплексов, в том числе для космической отрасли.

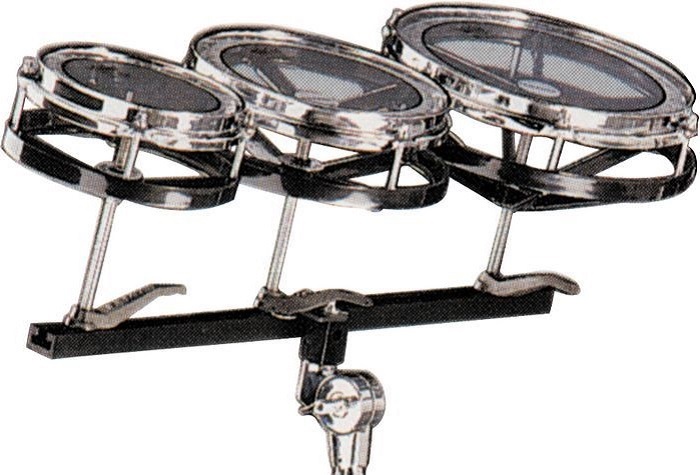

По замыслу создателей, при ударах по резиновой мембране, приставка имитирует одноименный ударный инструмент (rotate - поворачивать, tom - барабан) у которого высота звука изменяется при вращении обруча, влияющего на натяжение мембраны.



Что же такое ЛЕЛЬ РТ Рототом? Это та самая гРавицапа которая генеРиРует Рокот Реактивных Ракетных двигателей.

Аудиофайл:
Реактивные двигатели

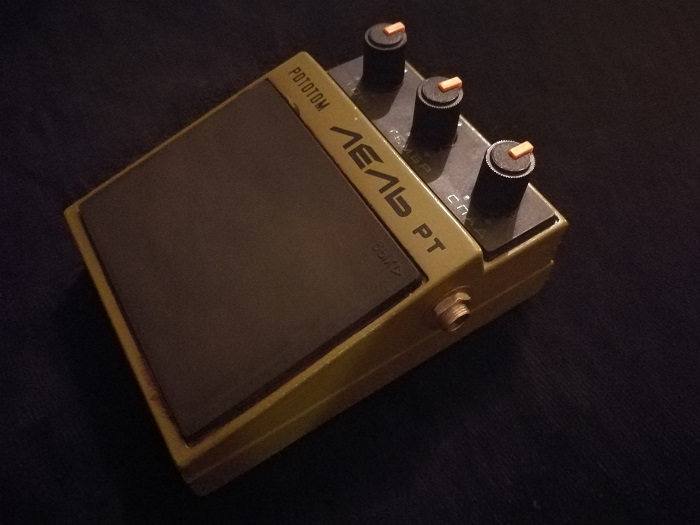

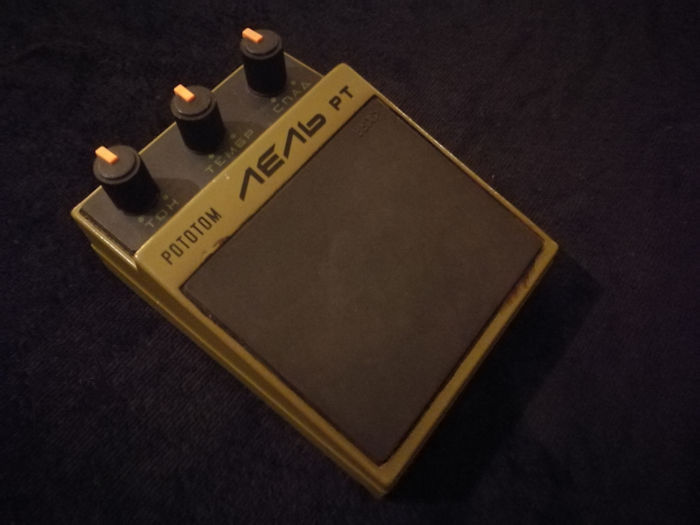

Педаль окрашена в зелёный цвет, ручки регуляторов могли иметь зелёные или оранжевые вставки.

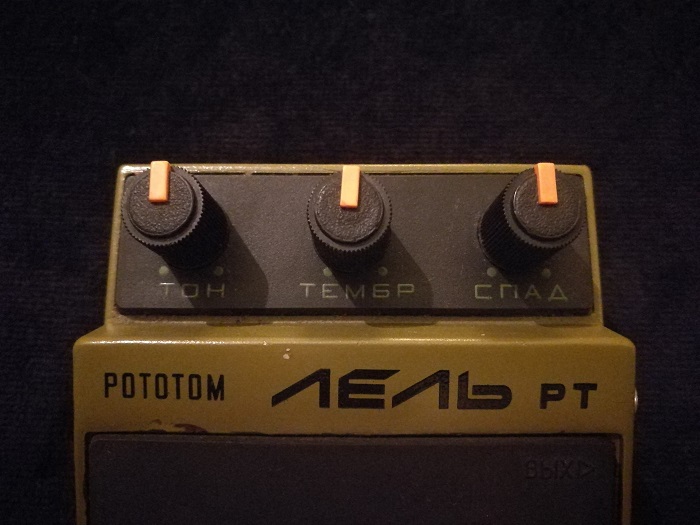

На панели размещены три регулятора: тон, тембр и спад.



Если про регулятор Спад ещё можно сказать, что он просто меняет продолжительность звучания педали, то описать весь спектр эффектов, достигаемых при использовании регуляторов Тон и Тембр, весьма затруднительно. Например, качественные звуки бас-барабана вызывают уважение, а фантастические "залпы" космического бластера приводят в неописуемый восторг.

Аудиофайл:
Бластер

С правой стороны у педали расположено выходное гнездо типа TRS jack 6.35 мм.

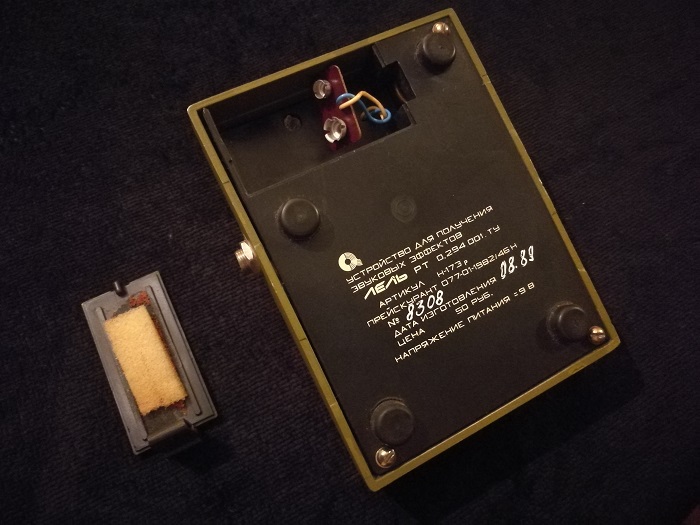

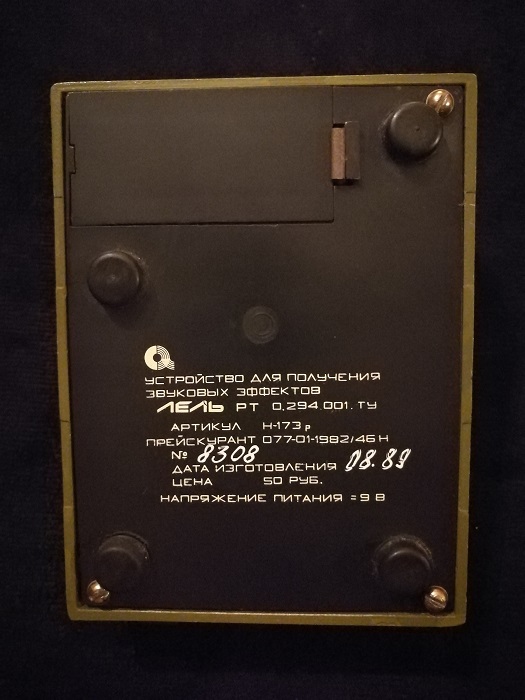

На дне корпуса размещен отсек с разъемом для батарей типа «Крона». Разъем подключения блока питания у педали отсутствует.





=============================================
Технические характеристики:
1. Амплитудное значение выходного напряжения - не более 2,4 В;
2. Напряжение питания - 9 В;
3. Потребляемый ток - не более 15 мА;
4. Источник питания - батарея "Крона";
5. Количество регулировок - 3;
6. Масса - не более 0,6 кг (включая батарею);
7. Габаритные размеры - не более 122x65x95 мм.
=============================================

В комплекте с устройством шли соединительный шнур, руководство по эксплуатации с гарантийным талоном и схемой, упаковочная коробка.

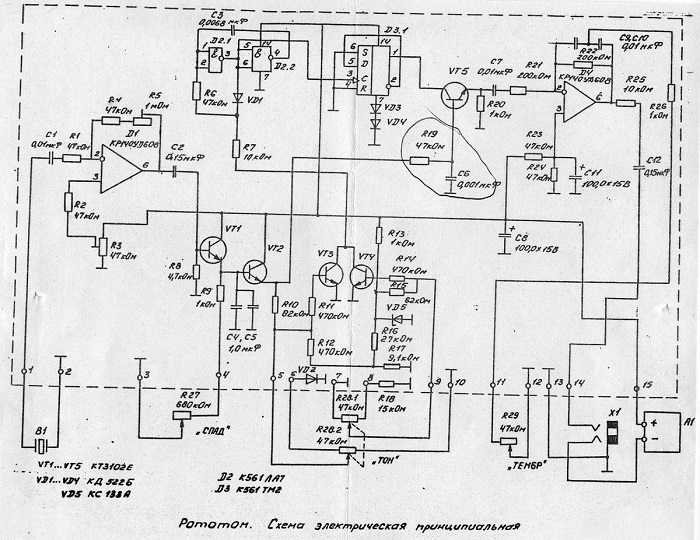

Схема устройства для получения звуковых эффектов
ЛЕЛЬ РТ Рототом




ЛЕЛЬ РТ Рототом входит в «классический» набор педалей ЛЕЛЬ первых серий. Также в этот комплект входили гитарные педали ЛЕЛЬ ДД Драйв Дисторшн, ЛЕЛЬ ЦЗ Цифровая задержка и ЛЕЛЬ ЭП Эквалайзер параметрический, а также родственное устройство для получения звуковых эффектов ЛЕЛЬ КЛ Клаппер.

В отличии от Клаппера Рототом можно назвать самостоятельным электромузыкальным инструментом. Во всяком случае звучит он гораздо интереснее и играть с его настройками довольно-таки увлекательно. Его космические звуки не оставят равнодушным не только музыканта с планеты Земля, но и его соседей из других близких и дальних галактик (стоит лишь "сделать погромче").

Можно однозначно сказать, что господа, владеющие этой забавной коробочкой, абсолютно не нуждаются ни в драм-машинах, ни в электронных барабанах, ни в каких иных бесполезных земных вещах, а аналогичное удовольствие от использования может обеспечить разве что внеземная гитарная педаль ЛЕЛЬ ЦЗ Цифровая задержка.



[ Редактирование 14.04.2017, 03:39 ]

Список необходимых деталей и инструментов

Атлас устройств звуковой обработки СССР

База данных УРАЛ

База данных ЛЕЛЬ
Наверх
Сайт PM
Skyworker79
13.04.2017, 17:31

ID пользователя #4175
Зарегистрирован: 18.10.2013, 15:25
Местонахождение: Москва, Подрезково
Сообщений: 4927
ОтличнА,слюшай!Молодца,Георгий!
Очень хочется заиметь такой педаль давно...

[ Редактирование 13.04.2017, 17:32 ]

Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ.

Мой Wish List
[link]

[link]
Библиотека Skyworker79

[link]
Подборка сканов Skyworker79

[link]
Моё скромное собрание
Наверх
PM
c0rvinus
13.04.2017, 17:37

ID пользователя #6661
Зарегистрирован: 16.02.2015, 08:06
Местонахождение: Москва
Сообщений: 969

Skyworker79 Цитата ...

ОтличнА,слюшай!Молодца,Георгий!
Очень хочется заиметь такой педаль давно...


Спасибо!
Статью дополню примерами звучания и, возможно, доработаю.
Уж очень хотелось "выстрелить")))

[ Редактирование 13.04.2017, 17:38 ]

Список необходимых деталей и инструментов

Атлас устройств звуковой обработки СССР

База данных УРАЛ

База данных ЛЕЛЬ
Наверх
Сайт PM
Skyworker79
13.04.2017, 17:41

ID пользователя #4175
Зарегистрирован: 18.10.2013, 15:25
Местонахождение: Москва, Подрезково
Сообщений: 4927
Выстрелил!:)

Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ.

Мой Wish List
[link]

[link]
Библиотека Skyworker79

[link]
Подборка сканов Skyworker79

[link]
Моё скромное собрание
Наверх
PM
c0rvinus
13.04.2017, 17:43

ID пользователя #6661
Зарегистрирован: 16.02.2015, 08:06
Местонахождение: Москва
Сообщений: 969
Пиу-пиу-пиу!!!

Список необходимых деталей и инструментов

Атлас устройств звуковой обработки СССР

База данных УРАЛ

База данных ЛЕЛЬ
Наверх
Сайт PM
Skyworker79
13.04.2017, 17:47

ID пользователя #4175
Зарегистрирован: 18.10.2013, 15:25
Местонахождение: Москва, Подрезково
Сообщений: 4927
Да,конечно,непонятыми оказались эти эффекты...ZZ Top с помощью таких спецэффектов в первой половине 80-х записали шикарные альбомы,ставшие классикой.

[ Редактирование 13.04.2017, 18:13 ]

Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ.

Мой Wish List
[link]

[link]
Библиотека Skyworker79

[link]
Подборка сканов Skyworker79

[link]
Моё скромное собрание
Наверх
PM
c0rvinus
13.04.2017, 17:55

ID пользователя #6661
Зарегистрирован: 16.02.2015, 08:06
Местонахождение: Москва
Сообщений: 969
Skyworker79 Цитата ...

Да,конечно,непонятными оказались эти эффекты...ZZ Top с помощью таких спецэффектов в первой половине 80-х записали шикарные альбомы,ставшие классикой.


Видимо просто так и не разобрались, что с этими педальками делать. Игрушки были недешевые, распространения особого судя по всему не получили...
Хотя может где-то в ансамблях и нашли им применение. Может где-то проскочит магнитофонная любительская запись.

[ Редактирование 13.04.2017, 17:56 ]

Список необходимых деталей и инструментов

Атлас устройств звуковой обработки СССР

База данных УРАЛ

База данных ЛЕЛЬ
Наверх
Сайт PM
djdollar
14.04.2017, 03:09

ID пользователя #6785
Зарегистрирован: 25.04.2015, 11:12
Местонахождение: Пущино, Московская обл.
Сообщений: 598
КРРРРасоТа

Мой вишлист
[link]
Наверх
PM
Beethoven
14.04.2017, 11:25

ID пользователя #1798
Зарегистрирован: 02.04.2010, 14:27
Местонахождение: Новосибирск
Сообщений: 406
Так вот что использовали звукари в Гостье из будущего!))) Тема раскрыта!
Наверх
PM
swin
14.04.2017, 15:20

ID пользователя #3452
Зарегистрирован: 21.10.2012, 09:43
Местонахождение: Воронеж
Сообщений: 3181
Космос бесконечен и необъятен.

Песенки
[link]
Наверх
Сайт PM
Ermilin
21.04.2017, 08:16

ID пользователя #1213
Зарегистрирован: 29.06.2009, 17:08
Местонахождение: Москва
Сообщений: 2105
А ведь и вправду психоделический приборчик, спасибо за интересную статью об этом маленьком чуде! Георгий, очень хотелось бы услышать насколько эта штуковина близка по звучанию к своему, скажем так, "прототипу" в неэкстремальных режимах работы, если появится возможность записать!

Skyworker79 Цитата ...

Да,конечно,непонятыми оказались эти эффекты...ZZ Top с помощью таких спецэффектов в первой половине 80-х записали шикарные альбомы,ставшие классикой.

На мой дилетантский взгляд, загвоздка в том, что эффект этот маргинальный: использовать вживую затруднительно - возникает необходимость в нескольких таких "синтезаторах" с различными настройками, что, при довольно немалой цене неоправдано, остается только вариант семплировать для записи, что тоже вызывает очевидные проблемы.
Наверх
PM
swin
21.04.2017, 12:47

ID пользователя #3452
Зарегистрирован: 21.10.2012, 09:43
Местонахождение: Воронеж
Сообщений: 3181
Да, мне тоже не понятно практическое применение подобных штук. Ногой такт отстукивать, когда бренчищь?

Песенки
[link]
Наверх
Сайт PM
Skyworker79
21.04.2017, 13:05

ID пользователя #4175
Зарегистрирован: 18.10.2013, 15:25
Местонахождение: Москва, Подрезково
Сообщений: 4927
Были бы идеи,а как пользоваться-можно придумать.Хоть вокалисту стукать в нее,хоть под педаль бас-бочки подставить.Да мало-ли...
Все-таки ценность эффекта в его уместном и "вкусном"использовании

Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ.

Мой Wish List
[link]

[link]
Библиотека Skyworker79

[link]
Подборка сканов Skyworker79

[link]
Моё скромное собрание
Наверх
PM
SiPUS
21.04.2017, 13:24

ID пользователя #771
Зарегистрирован: 23.11.2008, 18:34
Местонахождение: Москва
Сообщений: 3239
1) Дополнение к ударной установке для живых выступлений. Нужные звуки "наруливать" в промежутках между композициями, как гитаристы это делают с педалями.
2) Зачем что-то сэмплировать для студийного использования, если наложением спокойно можно добавить эффект в нужном месте при записи.
Наверх
PM
gitarrist
21.04.2017, 14:02

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5064
swin Цитата ...

Да, мне тоже не понятно практическое применение подобных штук. Ногой такт отстукивать, когда бренчищь?


Ну да! Примерно так! В 80-х немец к нам приезжал именно так изображал, у него под ногой педалька была.
[link]


[ Редактирование 21.04.2017, 14:03 ]
Наверх
