Аналитическая гитархеология. Электрогитара "Электроника".

Переход на страницу   <<        >>
Автор Добавил
VP
07.11.2016, 22:12

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238

Skyworker79 Цитата ...

А еще интереснее узнать что-то про ТУ.Необычные они.Для "военки",наверное


Все заводские люди лично уверяли меня, что ТУ не сохранились. То ли так оно и есть, то ли лень, то ли обычное нежелание "пущать посторонних".

[ Редактирование 07.11.2016, 22:13 ]
Наверх
PM
vdsergey
08.11.2016, 00:53

ID пользователя #6651
Зарегистрирован: 10.02.2015, 17:59
Местонахождение: Новочеркасск
Сообщений: 433
Скорее лень искать и Сильно зависит от Интереса. ( работал на военке, когда друзья попросили чертежи глушителя Эжекторного с нержавейки на классику ... нашли в архиве )

Если нужно сделать ,а сделать это нельзя - надо просто делать . Если есть желание- есть тысяча возможностей,если нет желания - есть тысяча причин.
Наверх
PM
VP
13.12.2016, 23:35

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238
Чтобы не подумали, что я совсем всё, но, главным образом, чтоб было, куда смотреть на свои обещания и давать себе поджопники...

Потихоньку движется работа по реконструкции темброблока. Нарисована плата.

Наверх
PM
StariyDed
14.12.2016, 02:05

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11513
Отлично, Дмитрий!
А фоток родной платы со стороны деталей и печатных дорожек у Вас нет?
Наверх
PM
VP
14.12.2016, 04:52

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238
Есть. Всё покажу, как обещал. Просто то больнички, то командировки... Всё свободное время за нормальным компьютером тратил на рисование.
Наверх
PM
VP
18.12.2016, 05:31

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238

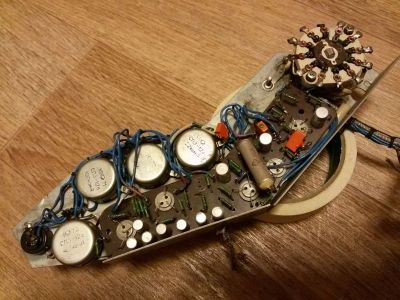

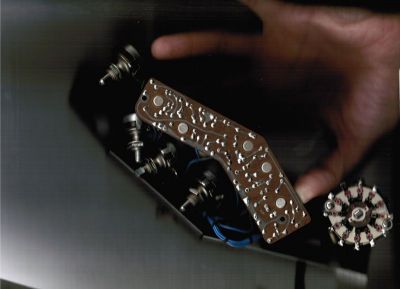

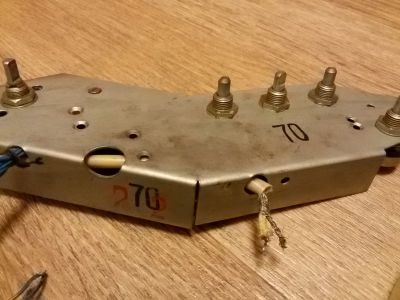

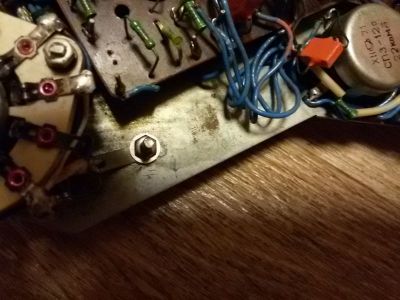

Со сканера




[ Редактирование 18.12.2016, 05:41 ]
Наверх
PM
VP
18.12.2016, 05:32

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238




Наверх
PM
VP
18.12.2016, 05:32

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238


Наверх
PM
Басист Кайф
18.12.2016, 12:52

Я играю на басу. Хочешь, справку принесу?

Зарегистрирован: 31.01.2007, 10:19
Местонахождение: Москва
Сообщений: 14840
Произведение искусства, однако.
Наверх
PM
Тот_самый_АМ
18.12.2016, 16:54

ID пользователя #1289
Зарегистрирован: 14.08.2009, 20:16
Местонахождение: Москва
Сообщений: 2555
Вот эта электроника у Электроники..!

Ищу
Наверх
PM
Chapt
19.12.2016, 02:52

ID пользователя #526
Зарегистрирован: 13.06.2008, 04:54
Местонахождение: Санкт-Петербург
Сообщений: 3358
Первый раз вижу, чтобы транзисторы устанавливали вот таким образом "вверх ногами" Какой интересно смысл этой затеи?

Наверх
Сайт PM
StariyDed
19.12.2016, 03:37

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11513
Это довольно распространённый способ крепления транзисторов в электронных блоках военной техники.
Подобный способ позволяет без дополнительной проклейки относительно жестко зафиксировать активный элемент схемы на плате.
А в гитаре...тряски, вибрации, удары... сами понимаете как это актуально для гитаристов...
Наверх
PM
Chapt
19.12.2016, 03:46

ID пользователя #526
Зарегистрирован: 13.06.2008, 04:54
Местонахождение: Санкт-Петербург
Сообщений: 3358
А ведь расположи еще и кондеры горизонтально - все могло бы вообще супер-компактным сделаться.

Наверх
Сайт PM
Я-Ха
19.12.2016, 03:48

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23226
Chapt Цитата ...

А ведь расположи еще и кондеры горизонтально - все могло бы вообще супер-компактным сделаться.

А резисторы - вертикально.

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Nik
19.12.2016, 09:30

ID пользователя #299
Зарегистрирован: 04.11.2007, 14:20
Местонахождение: пос. Шишкин лес, Новая Москва
Сообщений: 7388
StariyDed Цитата ...

Это довольно распространённый способ крепления транзисторов в электронных блоках военной техники.
Подобный способ позволяет без дополнительной проклейки относительно жестко зафиксировать активный элемент схемы на плате.
А в гитаре...тряски, вибрации, удары... сами понимаете как это актуально для гитаристов...


Да,тоже пару раз наблюдал такой монтаж транзюков.Была такая фишка у некоторых радиовредителей.
Наверх
Сайт PM
Басист Кайф
19.12.2016, 22:11

Я играю на басу. Хочешь, справку принесу?

Зарегистрирован: 31.01.2007, 10:19
Местонахождение: Москва
Сообщений: 14840
И не только транзюков. В Лидере, например, конденсаторы керамические и плёночные вверх лапами стоят, ноги загибаются буквой Г.



Ряд синих ёмкостей сверху.

[ Редактирование 19.12.2016, 22:13 ]
Наверх
PM
Chapt
20.12.2016, 01:37

ID пользователя #526
Зарегистрирован: 13.06.2008, 04:54
Местонахождение: Санкт-Петербург
Сообщений: 3358
Да, но под них ведь нет индивидуальных в текстолите, в которые они утапливаются?

Наверх
Сайт PM
StariyDed
20.12.2016, 02:49

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11513
Ещё в Советское время, в унифицированных ламповых телевизорах применялись т.н. "щелевые" конденсаторы. По сути, это был прообраз (очень хреновый) современных без корпусных радиодеталей.
Конденсатор из себя представлял не большую, практически квадратную (примерно 10мм) тонкую (1.5-2.0мм) пластинку, с серебрёнными контактами на плоскостях. Вставлялись они в разрез печатной платы и подпаивались к подходящим к ним дорожкам. Как правило, примерно через год - полтора эксплуатации таких телевизоров, практически все конденсаторы такого типа приходилось менять на стандартные слюдяные или металлобумажные. Сыпались они по страшному.

Ещё из конденсаторов примерно такой же способ установки применялся для электролитов серии ЭТО-1, ЭТО-2 и им подобным (имеющим т.н. "юбку"). И опять же, это было в основном в военной электронике, и спец. технике, т.е. везде где требовалась надёжность в различных условиях эксплуатации. Мне лично, приходилось работать с устройствами рассчитанными на перегрузку до 10g...и монтаж электроники там был соответствующий.
Наверх
PM
VP
26.12.2016, 01:05

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238

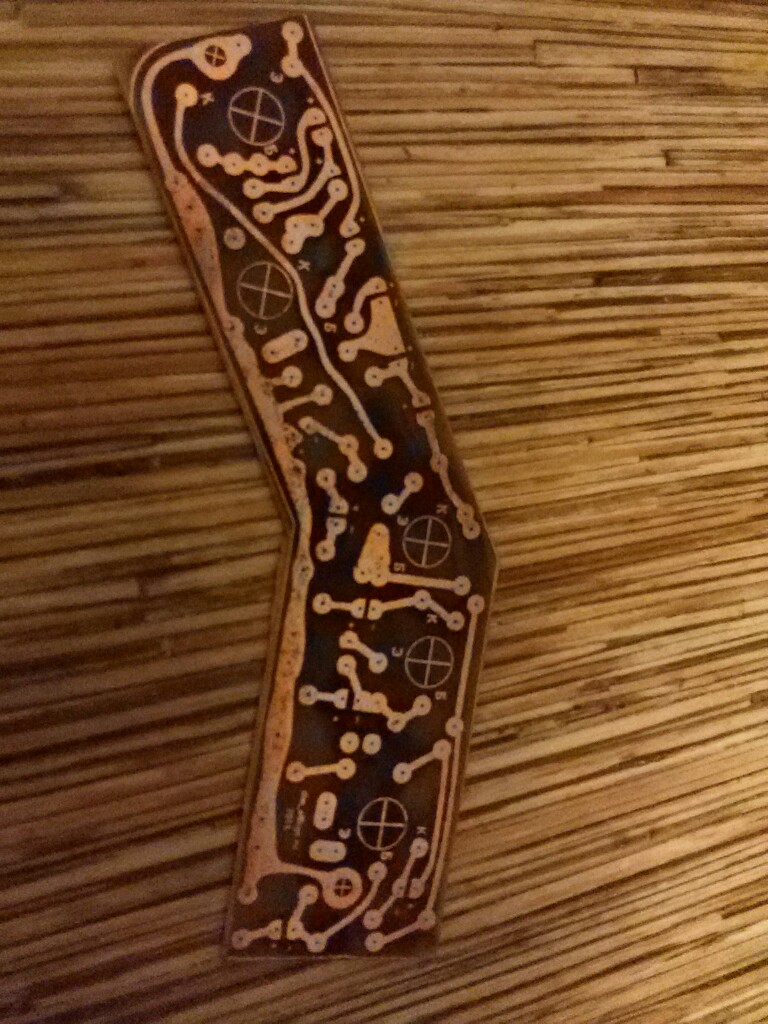

Траванул.


Наверх
PM
Beethoven
09.01.2017, 10:42

ID пользователя #1798
Зарегистрирован: 02.04.2010, 14:27
Местонахождение: Новосибирск
Сообщений: 408

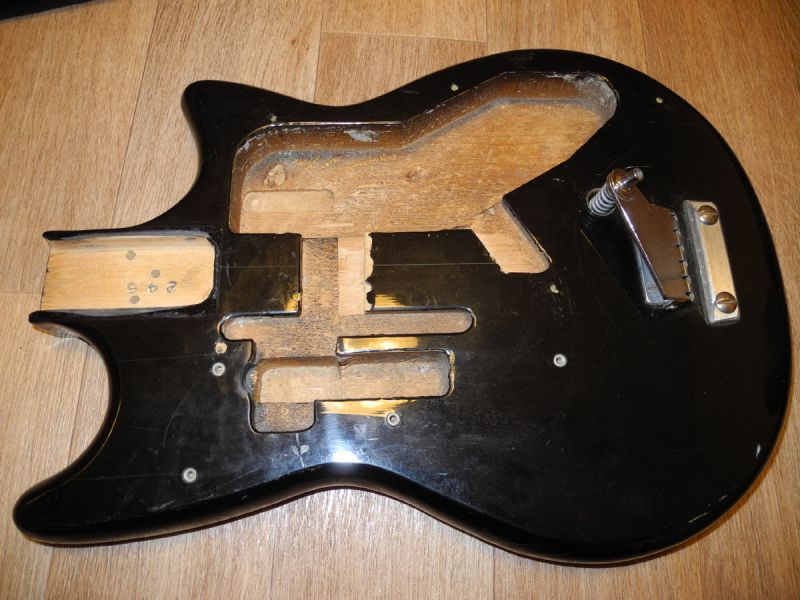

А у меня ведь был такой корпус... Лет 20 назад. Запомнился причудливой фрезеровкой и длинным карманом под гриф. Все голову ломал - от чего это... Только он был белый, матовый, причем весь, вместе с углублениями. Скорее всего перекрашеный, конечно.
Наверх
PM
VP
09.02.2017, 10:49

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238

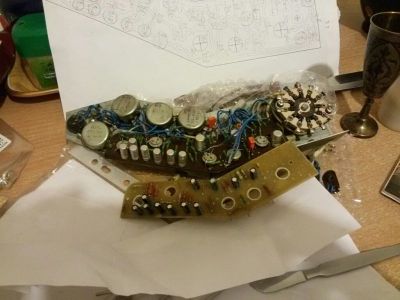

Пока не доехали все нужные детали, начал сборку.

Наверх
PM
Я-Ха
09.02.2017, 10:52

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23226
Геройский Героин!

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
ZeLiBoBBer
09.02.2017, 22:18

ID пользователя #366
Зарегистрирован: 05.01.2008, 14:26
Местонахождение: Тверь
Сообщений: 4608
Приветствую.

Я всё удалил в знак протеста тоталитарному строю форума. К чему и вас призываю.


[ Редактирование 05.08.2019, 10:53 ]

Если не отвечаю в ЛС - vk.com/zelibobber
Наверх
Сайт PM
VP
08.03.2017, 10:13

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238

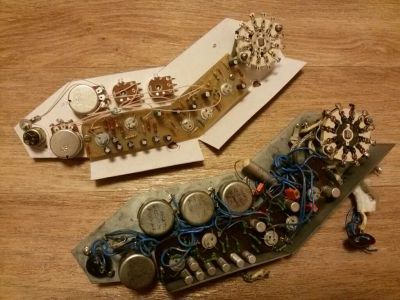

Приехало всё, достаточное для запуска "в лабораторных условиях". Пока едет остальное, включая оригинальный (!) галетник, попытался запустить. Не заработало. :-(
Ищу косяк...
Наверх
PM
VP
08.03.2017, 10:14

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238
ZeLiBoBBer Цитата ...

и кубок знатный!


Гы, зоркий глаз. Це - любимый рюмк.
