Аналитическая гитархеология. Электрогитара "Электроника".

Переход на страницу   <<        >>
Автор Добавил
VP
24.03.2017, 10:45

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238
Вроде затарахтела тьху-тьху-тьху. Перепаиваю косяки и собираю окончательный вариант.


Наверх
PM
JetSet
24.03.2017, 10:50

ID пользователя #1382
Зарегистрирован: 07.10.2009, 14:08
Местонахождение: Москва
Сообщений: 728
Внушает!
Наверх
PM
Nik
24.03.2017, 10:53

ID пользователя #299
Зарегистрирован: 04.11.2007, 14:20
Местонахождение: пос. Шишкин лес, Новая Москва
Сообщений: 7391
Шайбу-шайбу!
Дмитрий,я поболею в поддержку,если не возражаешь.

[ Редактирование 24.03.2017, 10:54 ]
Наверх
Сайт PM
Tormentor
24.03.2017, 11:50

ID пользователя #3782
Зарегистрирован: 11.04.2013, 15:49
Местонахождение: Уни, Кировская обл.
Сообщений: 1440
Молодец, Дима!
А что насчет пластины - основания?

Вишлист
Обмен педалей
Коллекция
Коллекция ВКонтакте
Наверх
Сайт PM
VP
26.03.2017, 00:46

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238

Tormentor Цитата ...

А что насчет пластины - основания?


Она из картона. Каждый участник концесии получит такую же. По ней, как по выкройке, можно будет вырезать себе железную.
Наверх
PM
VP
28.06.2017, 11:03

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238

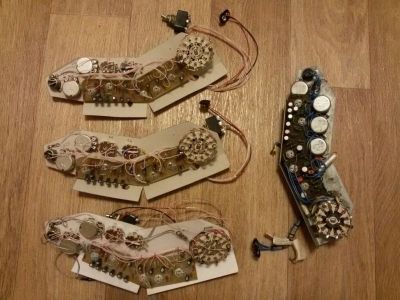

Одна из плат (самая неряшливая) уже работает.

Наверх
PM
Басист Кайф
28.06.2017, 12:14

Я играю на басу. Хочешь, справку принесу?

Зарегистрирован: 31.01.2007, 10:19
Местонахождение: Москва
Сообщений: 14840
!!!
Наверх
PM
Andrey
28.06.2017, 13:30

ID пользователя #6610
Зарегистрирован: 24.01.2015, 11:43
Местонахождение: Солнечногорск, Московская обл.
Сообщений: 2457
Прикольно)))

_________________
Мои хотелки:
[link]

"Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок").
Наверх
PM
Izol
28.06.2017, 15:35

izol

Зарегистрирован: 02.07.2007, 07:37
Местонахождение: Москва
Сообщений: 8326
Кстати, я отлил кнопки на переключатель. И ручки новодельные ещё остались.

"Восточный блок" - база гитарной фуринтуры и запчастей [link]
Наверх
PM
VP
01.07.2017, 07:00

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238
Влад, отложи мне кнопку на переключатель непременно.
Итак, всё заработало. Чистый звук играет и регулируется. Тремоло сомнительное. Частота не регулируется. Звук портится. Причём одинаково плохо во всех платах. То есть косяки производства и сборки (коих было немало)на качество тремоло не влияют. Можно, конечно, попробовать поиграться с номиналами элементов, но я оставляю, как в схеме. В ближайшее время напишу всем заинтересованным.
Наверх
PM
VP
02.07.2017, 10:55

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238

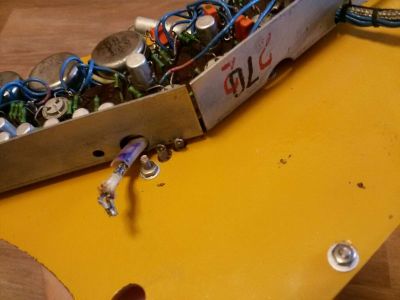

В помощь тем, кто будет восстанавливать. Выводы бриджевого датчика расположены вплотную к шасси.



Наверх
PM
Izol
02.07.2017, 11:13

izol

Зарегистрирован: 02.07.2007, 07:37
Местонахождение: Москва
Сообщений: 8326
Хорошо, Дима, я отложил.

"Восточный блок" - база гитарной фуринтуры и запчастей [link]
Наверх
PM
StariyDed
02.07.2017, 14:05

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11514
Цитата ...
Выводы бриджевого датчика расположены вплотную к шасси.
Да, здесь пожалуй нужно кембрики одевать на выводы.
Наверх
PM
VP
03.07.2017, 10:53

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238
В тему вновь призывается StariyDed. Прошу посмотреть принципиальную схему, особенно каскад на Т3.
[link]
Владимир Новомирович, вот как считаете, ЗАЧЕМ могло понадобиться вводить тонкомпесацию (а по сути гадкий завал низких) на С9? И зачем все эти фильтры на C11 и С12?
Наверх
PM
Targitay
11.07.2017, 03:04

ID пользователя #6663
Зарегистрирован: 17.02.2015, 09:42
Местонахождение: Тверь
Сообщений: 1121
C9 на завал НЧ влиять не может. Он наоборот увеличивает усиление каскада на низких частотах, а вот С10, С11, С12 как раз НЧ и "режут".



[ Редактирование 11.07.2017, 05:49 ]
Наверх
Сайт PM
VP
11.07.2017, 06:25

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238
Но ведь коэффициент усиления К = - R18/(R19+R20).
Соотв. на высоких частотах С9 начинает шунтировать R20 - знаменатель уменьшается - К увеличивается. Не?
Наверх
PM
Targitay
11.07.2017, 07:16

ID пользователя #6663
Зарегистрирован: 17.02.2015, 09:42
Местонахождение: Тверь
Сообщений: 1121
VP Цитата ...

Соотв. на высоких частотах С9 начинает шунтировать R20 - знаменатель уменьшается - К увеличивается. Не?

Так на низких частотах С9 тоже шунтирует R20. И чем больше его емкость, тем до "более низких" частот. Вы попробуйте вместо 50мкФ впаять 5мкФ - сразу заметите разницу.


Наверх
Сайт PM
VP
11.07.2017, 08:37

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238
Ага, попробую. Попионерю немножко втихаря. Чистый-то звук вполне себе нормальный. А включение тремоло всё впечатление портит.

А есть мысли, ЗАЧЕМ разработчик мог наворотить такую фильтрацию?

[ Редактирование 11.07.2017, 08:38 ]
Наверх
PM
Targitay
11.07.2017, 08:57

ID пользователя #6663
Зарегистрирован: 17.02.2015, 09:42
Местонахождение: Тверь
Сообщений: 1121
VP Цитата ...

Ага, попробую. Попионерю немножко втихаря.

Не-е-е-е, так делать (50 на 5 менять) точно не надо. Так НЧ вообще не будет.



[ Редактирование 11.07.2017, 09:00 ]
Наверх
Сайт PM
Chapt
11.07.2017, 10:04

ID пользователя #526
Зарегистрирован: 13.06.2008, 04:54
Местонахождение: Санкт-Петербург
Сообщений: 3358
VP Цитата ...

А есть мысли, ЗАЧЕМ разработчик мог наворотить такую фильтрацию?


У ранних Уралов схеме такая же тема, практически тонокомпенсация по первой кнопке фильтров. Видимо это было модно. А возможно так реализовался пресловутый эффект "ритм" чтобы 2 гитары были слышимы на фоне друг друга, за счет разделения диапазона.

Раньше такой вариант мне кстати в голову не приходил.

Наверх
Сайт PM
Vzglyad
09.01.2018, 03:10

ID пользователя #7170
Зарегистрирован: 02.01.2016, 05:26
Местонахождение: Алма-Ата/Байконур
Сообщений: 4064
...из воспоминаний работника завода :
"...наш завод выпустил в 1971 году около 150 электрогитар Электроника...После 1973 года эти гитары завод больше не выпускал..."
Наверх
PM
Skyworker79
09.01.2018, 03:27

ID пользователя #4175
Зарегистрирован: 18.10.2013, 15:25
Местонахождение: Москва, Подрезково
Сообщений: 4943
Откуда такая информация? Она же не из статьи?

Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ.

Мой Wish List
[link]

[link]
Библиотека Skyworker79

[link]
Подборка сканов Skyworker79

[link]
Моё скромное собрание
Наверх
PM
Vzglyad
09.01.2018, 03:41

ID пользователя #7170
Зарегистрирован: 02.01.2016, 05:26
Местонахождение: Алма-Ата/Байконур
Сообщений: 4064
Информация от Валентины Белан, работавшей на заводе с 1972 по 1996...
Пока это всё,что удалось у неё узнать...

[ Редактирование 09.01.2018, 03:44 ]
Наверх
PM
VP
10.01.2018, 03:32

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6238
Vzglyad
Если получится - спросите, помнит ли она Алексея Григорьевича Гурина, Клавдию Гавриловну Фарынскую, Галину Николаевну Пегачёву ну или самого Рэма Фарынского. Вдруг знакомые имена оживят другие воспоминания, мало ли...
Наверх
PM
Vzglyad
10.01.2018, 03:48

ID пользователя #7170
Зарегистрирован: 02.01.2016, 05:26
Местонахождение: Алма-Ата/Байконур
Сообщений: 4064
Хорошо,Дмитрий - спрошу!
Может ещё какие-то вопросы сформулируются для активизации воспоминаний? Я отправлю ещё фотки гитары ей...
Наверх
PM
