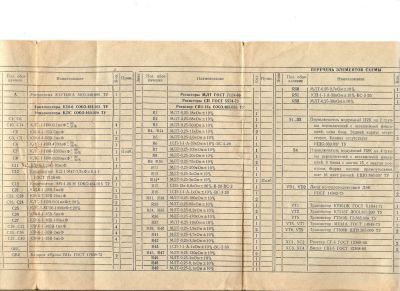

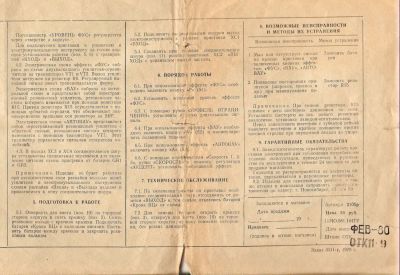

Приставка электронная "СПЕКТР-4",руководство по эксплуатации+принципиальная электрическая схема.

Автор Добавил
REANIMATOR
15.12.2010, 11:44 Просмотр для печати

ID пользователя #1444
Зарегистрирован: 06.11.2009, 03:34
Местонахождение: Москва
Сообщений: 2423
Вот,господа,может быть кому-то пригодится...

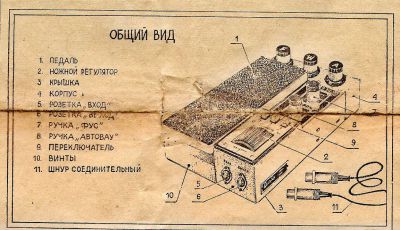

Фотографии прибора,также могу выложить,если кто не видел











Традиционно: фотографии добавились хаотично

[ Редактирование 15.12.2010, 11:45 ]

Люблю читать книги,гулять по улице и вообще странное..
Наверх
PM
Басист Кайф
15.12.2010, 11:54

Я играю на басу. Хочешь, справку принесу?

Зарегистрирован: 31.01.2007, 10:19
Местонахождение: Москва
Сообщений: 14675
Хм... у меня Спектр-3 и на первый взгляд функционал не особо отличается. Видимо, 4 - это рационально доработанный 3: включать фуз плавной педалью - действительно хуёвая идея... Я, когда понял в чём соль, долго вдуплял, зачем оно так.
Наверх
PM
Басист Кайф
15.12.2010, 11:54

Я играю на басу. Хочешь, справку принесу?

Зарегистрирован: 31.01.2007, 10:19
Местонахождение: Москва
Сообщений: 14675
Напиши описание краткое, фоток набей - и перекочует темка в "Статьи".
Наверх
PM
REANIMATOR
15.12.2010, 12:11

ID пользователя #1444
Зарегистрирован: 06.11.2009, 03:34
Местонахождение: Москва
Сообщений: 2423

Басист Кайф Цитата ...

Напиши описание краткое, фоток набей - и перекочует темка в "Статьи".

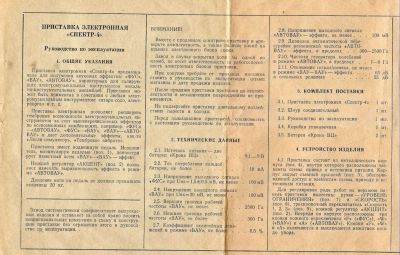

А скан родного описания,что не годится?
Спектр-3,два раза добывался мной на просторах Необъятной... и оба раза я его продал,потому что кроме того,что "это круто" в нём нет ничего хорошего,на мой взгляд,а педаль громкости,так вообще вещь бесполезная,а про выключатели ты сам написал,короче декоративная фиговина.Спектр-4,устройство совершенно другое,очень удобное в плане управления,с действительно хорошим создаваемым эффектом и не имеющее ничего лишнего.Пользуюсь им постоянно,им и Спектром-1 ещё,потому что на мой вкус,это вообще лучшая педаль в СССР в плане удобства "кваканья педалью"

[ Редактирование 15.12.2010, 12:12 ]

Люблю читать книги,гулять по улице и вообще странное..
Наверх
PM
jonni_krotov
15.12.2010, 15:49

ID пользователя #1660
Зарегистрирован: 31.01.2010, 12:47
Местонахождение: Москва
Сообщений: 849

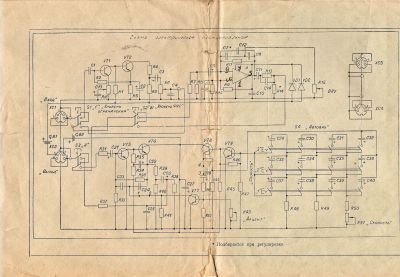

Огромное спасибо за схему!!
Наверх
Сайт PM
REANIMATOR
15.12.2010, 15:57

ID пользователя #1444
Зарегистрирован: 06.11.2009, 03:34
Местонахождение: Москва
Сообщений: 2423
jonni_krotov Цитата ...

Огромное спасибо за схему!!


Лишь бы в радость

Кстати,пользуясь случаем: кто отдаст/продаст мне кнопочку с символом"W" ,от этого прибора,тому почёт и уважение

[ Редактирование 15.12.2010, 16:04 ]

Люблю читать книги,гулять по улице и вообще странное..
Наверх
PM
Headgie
27.01.2012, 13:21
ГостьОбзавелся таким девайсом. Большое спасибо за схему.
Наверх
PM
Svetliy_metall
27.03.2012, 14:59

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 2803
ищу спектр-4, куплю!

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
Zeddy
09.04.2013, 15:21

ID пользователя #1341
Зарегистрирован: 18.09.2009, 14:09
Местонахождение: Наро-Фоминск
Сообщений: 4714
А в схеме VD1 и VD2 правильно разве споляризованы? Странно, мне думается они катодом к аонду должны стоять, как на стандартных схемах...
Или я неправ?

Japanese-Manufacturers-of-Made-In-Japan-from-1950-to-1980

Обмен - [link]
Менялка педалек

Заштатная сволочь.
Наверх
PM
Andrey
02.06.2015, 05:28

ID пользователя #6610
Зарегистрирован: 24.01.2015, 11:43
Местонахождение: Солнечногорск, Московская обл.
Сообщений: 2437
VD1 и VD2 стоят правильно, если это кому нужно. Эти диоды стоят в цепи питания микросхемы. Встречно-параллельно стоят в основном на выходе усилителя-ограничителя.

_________________
Мои хотелки:
[link]

"Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок").
Наверх
PM
StariyDed
02.06.2015, 05:42

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 9912
Всё верно, именно в прямом направлении, и в роли токоограничивающего резистора, а два в параллель, т.к. Д9 - слаботочные...
Другой вопрос - из каких стратегических соображений это сделано?!
