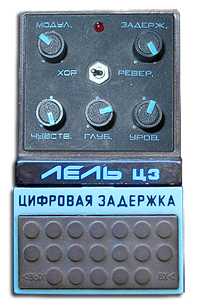

Лель ЦЗ - кто знаком?
Gorbynkov, 18.09.2016, 10:33
В смысле с ремонтом. Кто копался? Или знает где поискать информацию по ремонту?
Педалька барахлит. Нет эффекта - один шум. Некопанная. Схемы есть. Но в основном в плохом качестве. Трудно что-либо разглядеть. Вот бы ещё глянуть схемку по прохождению сигнала и с контрольными точками. Или кто знает может типовые болячки её.
Re:
Лель ЦЗ - кто знаком?
litvin, 18.09.2016, 14:43
Как обычно, для начала электролиты под замену (не напутать при этом с полярностью), спирта в потцы и визуальный осмотр заводского монтажа на плате
Re:
Лель ЦЗ - кто знаком?
metrolog, 18.09.2016, 16:11
Спирта в Потцы???
[link]Re:
Лель ЦЗ - кто знаком?
Svetliy_metall, 18.09.2016, 16:17
Маловероятно, но вдруг где дорожка порвана, проверь тоски, либо какой то элемент гуляет в отверстии
Re:
Лель ЦЗ - кто знаком?
litvin, 18.09.2016, 21:30
[quote]
Спирта в Потцы???
[link][/quote1474234173]
ага, всенепременно, по капле туда, и 50 для промывки жкт:)
Re:
Лель ЦЗ - кто знаком?
Gorbynkov, 18.09.2016, 21:48
litvin Цитата ...
Как обычно, для начала электролиты под замену (не напутать при этом с полярностью), спирта в потцы и визуальный осмотр заводского монтажа на плате
Да там их раз да и обчёлся. Впечатление что не проходит сигнал. Реакция есть на регулировки. Но только шум.
По плате - непаянная нормальная плата как с завода.
Может схема в хорошем качестве у кого есть? То что нашёл - гадкие.
Сегодня Behringer пульт делал - схемка в рдф-е. Как удобно и приятно работать.
Re:
Лель ЦЗ - кто знаком?
litvin, 19.09.2016, 05:06
Схем у меня нет, такой педальки мне не попадало
Электролиты все равно под замену, особенно если ничего с ней делали
Заводскую пайку проверить напредмет развалившейся пайки из-за времени , дорожки могли поотходить от текстолита, может кто-то и перерезал где какую или повредил случайно
Ну естественно питание проверить и контакт на входе и выходе, бывли инциденты что просто сигнал на землю накоротко и шум на выходе
Сначала исключай самые простые и банальные проблемы, потом уже будешь схему ковырять
Re:
Лель ЦЗ - кто знаком?
Les, 19.09.2016, 05:23
Кнопку проверь.
У меня на ТС-3 конпка через полгода сдохла.
Re:
Лель ЦЗ - кто знаком?
Svetliy_metall, 19.09.2016, 07:31
Les Цитата ...
Кнопку проверь.
У меня на ТС-3 конпка через полгода сдохла.
Андрей, в ЦЗшке кнопка МПК-1-4 (мог ошибиться маркировкой) кнопка без фиксации, замыкание через электронный ключ, и эту кнопку не так то просто убить))) а то, что кнопка барахлит, а именно, с какой силой на неё не давишь, а она не переключает на эффект или чистый - это запросто,кнопки бывает барахлят
Re:
Лель ЦЗ - кто знаком?
midiez1997, 23.09.2016, 11:46
litvin Цитата ...
Схем у меня нет, такой педальки мне не попадало
Электролиты все равно под замену, особенно если ничего с ней делали
Заводскую пайку проверить напредмет развалившейся пайки из-за времени , дорожки могли поотходить от текстолита, может кто-то и перерезал где какую или повредил случайно
Ну естественно питание проверить и контакт на входе и выходе, бывли инциденты что просто сигнал на землю накоротко и шум на выходе
Сначала исключай самые простые и банальные проблемы, потом уже будешь схему ковырять
Да, Сергей, да!:))))
Re:
Лель ЦЗ - кто знаком?
Gorbynkov, 25.09.2016, 15:00
Сигнал проходит, контакты в порядке, кнопка работает, кондёров проходных там практически нет.
Нет подмешивания вторичного сигнала к основному.....
Схема - г.... (фекалии), - ничего не разобрать толком...... В этом для меня главная проблема !!!
Будет чёткая схема - полезу далее копать.
Re:
Лель ЦЗ - кто знаком?
wk, 25.09.2016, 17:11
Схема где то была, если найду -вышлю.
Re:
Лель ЦЗ - кто знаком?
Gorbynkov, 25.09.2016, 23:11
wk Цитата ...
Схема где то была, если найду -вышлю.
Схем вроде и валом.... Но нечитаемые.... Если есть чёткая - буду признателен.
Re:
Лель ЦЗ - кто знаком?
Gorbynkov, 03.10.2016, 08:37
Нужна читаемая схема.
Re:
Лель ЦЗ - кто знаком?
Я-Ха, 03.10.2016, 08:48
Так они и в оригинале нечитаемые. Вот это я сканировал с инструкции. Фотошоп чуть-чуть помог, но не очень - номиналы всё равно не разобрать:
Re:
Лель ЦЗ - кто знаком?
Gorbynkov, 03.10.2016, 21:42
Я-Ха Цитата ...
Так они и в оригинале нечитаемые. Вот это я сканировал с инструкции. Фотошоп чуть-чуть помог, но не очень - номиналы всё равно не разобрать:
Да УЖ.... Печать на высоте.... Да хрен с номиналами, - главное что по шине некоторые номера не разобрать что откуда и куда идёт. Спасибо. Есть такая уже. Или чуть хуже, или чуть лучше... Видимо вслепую ковырять придётся.
Re:
Лель ЦЗ - кто знаком?
markmark, 01.11.2017, 15:28
Не хотелось новую тему создавать и засирать лишний раз форум, поэтому пишу сюда.
Заимел я педаль Лель ЦЗ, есть у не проблема с шумами. Наблюдаются только при включении эффекта, замена электролитов помогла лишь частично.
Вот записал шумы
[link]Есть у кого идеи куда копать, в чем может быть причина?
Re:
Лель ЦЗ - кто знаком?
kaldos, 01.11.2017, 16:20
markmark Цитата ...
Есть у кого идеи куда копать, в чем может быть причина?
"... -Сложное дело, - ответил старик, подумав, - это только обеспеченному человеку под силу... А вы, простите, чем занимаетесь? " (12 стульев)
Re:
Лель ЦЗ - кто знаком?
Gess, 01.11.2017, 16:35
Когда я задал вопрос по шуму гаммы, посоветовали поменять блок питания. Частично помогло. Но, по словам протчих музыкантов, лели и гаммы все отличаются шумом.
Re:
Лель ЦЗ - кто знаком?
Svetliy_metall, 01.11.2017, 18:31
Звук не слушал, но проверьте чтобы не было флюса на плате, может кто уже её паял, а так, фото монтажа в студию.
P.s. на днях на работе ремонтил моник, забыл смыть флюс, и получил артефакты на экране, флюс смыл, и Ву-а-ля!
Re:
Лель ЦЗ - кто знаком?
mysha_krys, 02.11.2017, 09:29
что-то мне кажется, что шум этот "привнесённый", с гитары прискакал... а может, чувствительность входа усилка слишком большая, а с гитарки слабоват сигнальчик... попробуй покрутить настройку громкости по всему тракту, ибо шум есть всегда, только его можно уменьшить и задавить полезным сигналом.
Re:
Лель ЦЗ - кто знаком?
markmark, 02.11.2017, 10:18
Svetliy_metall Цитата ...
Звук не слушал, но проверьте чтобы не было флюса на плате, может кто уже её паял, а так, фото монтажа в студию.
P.s. на днях на работе ремонтил моник, забыл смыть флюс, и получил артефакты на экране, флюс смыл, и Ву-а-ля!
Как смог отмыл флюс, вот фото монтажа.
mysha_krys Цитата ...
что-то мне кажется, что шум этот "привнесённый", с гитары прискакал... а может, чувствительность входа усилка слишком большая, а с гитарки слабоват сигнальчик... попробуй покрутить настройку громкости по всему тракту, ибо шум есть всегда, только его можно уменьшить и задавить полезным сигналом.
Да там как ни крути, шум все равно присутствует. Явно нездоровый шум, т.к. в видосах на ютубе, к примеру, эта педаль довольно чисто звучит.
Re:
Лель ЦЗ - кто знаком?
kaldos, 02.11.2017, 18:11
markmark Цитата ...
Да там как ни крути, шум все равно присутствует. Явно нездоровый шум, т.к. в видосах на ютубе, к примеру, эта педаль довольно чисто звучит.
Найди на форуме мой вариант схемы ЦЗ. На ней стрелками показаны цепи прохождения аналоговых и цифровых сигналов. Если у тебя есть генератор и осциллограф, это может облегчить задачу поиска источника шума. Целесообразно определиться где шумит; АЦП, ЛЗ или ЦАП. Или что-нибудь ещё хуже
. В любом случае, нужна какая-то подготовка в электронике.
Re:
Лель ЦЗ - кто знаком?
djdollar, 02.11.2017, 18:27
Можно мою статью почитать, но схему я до таких красот, как Валентин, не дорисовывал.
Re:
Лель ЦЗ - кто знаком?
markmark, 03.11.2017, 06:27
Спасибо! По электронике сейчас как раз изучаю матчасть и подумываю прикупить себе осциллограф. Как только куплю, сразу постараюсь применить вашу схему и статью djdollar для решения моей проблемы)
