 Лель ЦЗ, или коротко о сложном.Переход на страницу << |
| Автор | Добавил |
| StariyDed |
| ||

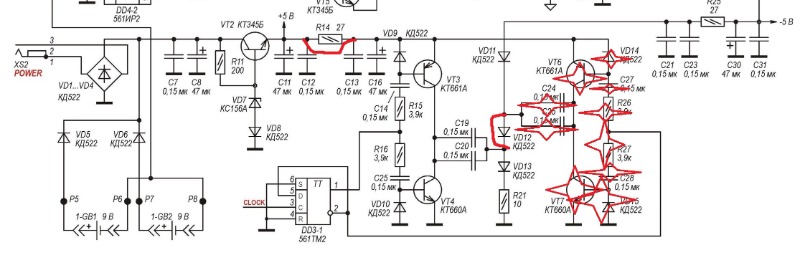

  Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9641 | В таком разрешении, к сожалению, не почти ничего не вижу... Всё размыто. Интуитивно: R14 я бы пока не убирал. Это - токоограничивающее сопротивление. Как я понял, 561ТМ2 осталась в тракте формирования сигнала управления? | ||
| Наверх |
|
| Svetliy_metall |
| ||
 Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | вот ссылка на файл в лучшем качестве [link] Примочек много не бывает  | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9641 | Значит ТМ2 они всё же оставили... Что же, можно попробовать и так, т.е. - убрать детали второго плеча преобразователя. Перемычку можно ставить или на диоды VD12 или на VD11. На обас разу - нет. Мои рекомендации по поводу R14 остаются в силе. Пока не ставьте перемычку. Посмотрите сначала, как будет вести себя преобразователь под нагрузкой. Если напряжение по шине -5V будет в норме, то можно и оставить, а если будет ниже -5V, то можно и поставить перемычку вместо резистора.  Да, и ещё... Остальные отмеченные детали в других частях схемы не имеют к преобразователю ни какого отношения, т.ч. - если всё будет работать штатно, то убирать их не имеет ни какого смысла. | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | Пока попробовал без перемычки на VD12 сделать , по итогу отрицательное напряжение теперь в районе -3 вольта, возможно после того, как "закорочу" диод, оно и будет -5в Сигнал проходит ОУ DA15, и дальше тишина Цифоровой сигнал "пощупал", тоже в трёх точках есть, а дальше теряется [ Редактирование 17.01.2026, 12:46 ] Примочек много не бывает | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | После установки перемычки на D12, напряжение опустилось с -3,3в до -4 Но особых изменений нет Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9641 | Цитата ... Сигнал проходит ОУ DA15, и дальше тишина А дальше аналогового сигнала и не должно быть. DA5 554CA3 - это компаратор формирующий цифру из аналога. Разберись до конца с питанием. Измерь напряжение на С16. Если меньше +5V, то закороти R14. | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | Доброго времени суток. На C16 +6,2в Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9641 | Сколько же тогда на С11? | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | Точный замер смогу сделать вечером, и отпишусь А по памяти, тоже 6 с "копейками" [ Редактирование 21.01.2026, 10:38 ] Примочек много не бывает | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | На C11 6,4в _______________ Ещё забыл сказать, что на плате было КЗ между R26 R27 и C28 VD15. Может из за его ТМ и "подсдохла", и остальные проблемы оттуда вытекают [ Редактирование 22.01.2026, 10:43 ] Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9641 | 6,4 после стабилизатора на VT2 - это многовато. А какое опорное напряжение на базе этого транзистора? КЗ - это плохо...А от чего было, каплей замкнуло? Как же тогда, чуть раньше, в парных точках ты практически одно и тоже напряжение намерял?! В "обрезанной" схемы неиспользуемый выход "2" DD3-1 висит в воздухе или на что то нагружен? | ||
| Наверх |
|
| Svetliy_metall |
| ||

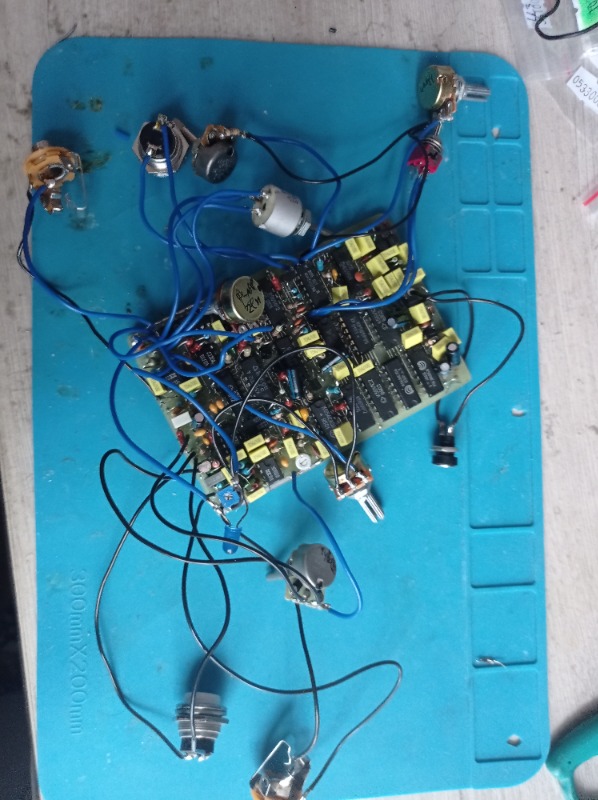

Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | В общем, мы пытаемся настроить ЦЗ не из стен завода САМ, а мой паяльный мазохизм... Плата самодел от начала до конца, без металлизации отверстий, с оооочень тесным монтажом. Зачем оно мне надо было? Да за тем, что у меня лежали 2 новые микросхемы РУ5, и руки чесались их применить. И вот КЗ в обозначенном месте оказалось из за "сопли" припоя, которую не заметил, и делал первый запуск. Изначально этот проект был обречен на провал. Но так кау не все так плохо по факту, то хочется доделать до конца..  Примочек много не бывает | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | Второй вывод dd3 вроде как отключен сейча А замеры делвл, когда кз уже было устранено [ Редактирование 22.01.2026, 14:03 ] Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9641 | Тяжелый случай... Я думал, что это заводской вариант. Ну да ладно - измерь напряжение на базе VT2 и на аноде VD8. Ты смотрел тактовый сигнал (CLOOK) осциллографом на заводской схеме? Какой он формы? По идее, должен быть чёткий меандр, а не та рваная "гребёнка", что у тебя. | ||
| Наверх |
|
| Svetliy_metall |
| ||

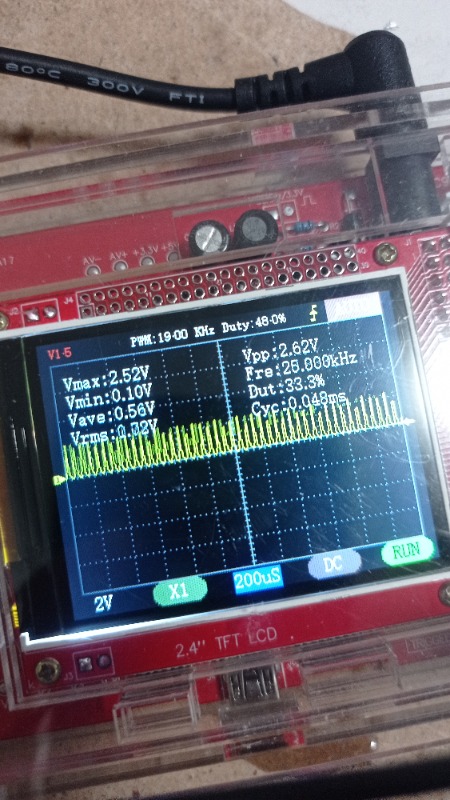

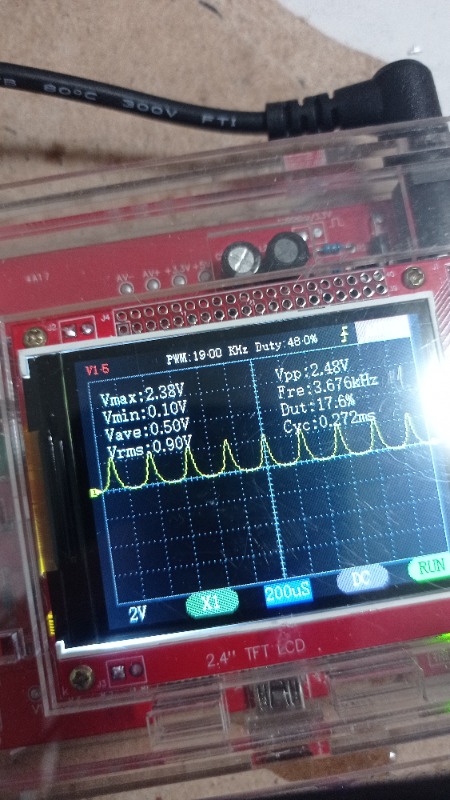

Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | На базеVT2 6,48в На аноде D8 0,7в В урезанной ЦЗ сделал 2 снимка попеременного сигнала Clock   Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9641 | Не совсем понял. "...В урезанной ЦЗ сделал 2 снимка попеременного сигнала Clock" Что значит - "попеременный"? В какой именно точке? Меня интересует 1-ая и 3-я ножки DD3-1 561ТМ2 И ещё... Если закоротить VD8 в базовой цепи VT2, то напряжение на выходе стабилизатора (С11) должно уменьшиться. | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | [quote] Не совсем понял. "...В урезанной ЦЗ сделал 2 снимка попеременного сигнала Clock" Что значит - "попеременный"? 3 вывод измерял. А попеременный, потому что сигнал пульсирует такими диаграммами Примочек много не бывает | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | Я Снова тут) Всем здравствуйте! Отцовство такая штука, много времени на себя требует)) Вернёмся к вопросам) Владимир Новомирович, постом выше Вы написали: "И ещё... Если закоротить VD8 в базовой цепи VT2, то напряжение на выходе стабилизатора (С11) должно уменьшиться." Я ведь правильно понял, как изобразил на скриншоте?  Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9641 | Приветствую! Да, всё верно. В давние времена, когда не было особого выбора в радиодеталях обеспечивающих гарантированное опорное напряжение в параметрических стабилизаторах напряжения в широком диапазон, именно такой установкой (подборкой) диодов или резисторов, мы добивались нужного эффекта. | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | С напряжения 7.12 до 6,68 упало на C11 напряжение Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9641 | 1. У тебя есть возможность заменять (подобрать) стабилитрон VD7 для того, чтобы получить чёткие +5V на эмиттере? 2.Так же можно рассмотреть вопрос с заменой стабилизатора на транзисторе VT2 на интегральный стабилизатор серии 7805 с той же целью 3. Что на данный момент является источником питания - батарейки или сетевой БП? Если БП, то какое напряжение на коллекторе VT2? | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | StariyDed Цитата ... 1. У тебя есть возможность заменять (подобрать) стабилитрон VD7 для того, чтобы получить чёткие +5V на эмиттере? 2.Так же можно рассмотреть вопрос с заменой стабилизатора на транзисторе VT2 на интегральный стабилизатор серии 7805 с той же целью 3. Что на данный момент является источником питания - батарейки или сетевой БП? Если БП, то какое напряжение на коллекторе VT2? 1. Работаю в магазине радиодеталей, поэтому могу любой стабилитрон приобрести 2. Думаю можно установить, посмотрю по схеме как его вставить 3. Стабилизированный БП Лель, замер могу позже сделать Примочек много не бывает | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | Доброго времени суток! Я вернулся в эту тему на месяц, если ничего не получится наколдовать, то плата поедет на полочку примерно на год-полтора. Сейчас есть время хоть каждый вечер заниматься платой. Пока по факту имеем: Отрицательное напряжение: -2,50в Положительное напряжение =: 4,56в Последнее, что сделал с платой - это поставил транзисторы КТ345, до этого стоял импортный аналог, и все замеры производил с теми транзисторами Примочек много не бывает | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2469 | На коллекторе VT2 7,32в. На выходе БП Лель 9,02в Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9641 | Приветствую! У меня сложилось впечатление, что мы ходим по кругу... 1. Чуть выше я уже писал, что нужно подобрать стабилитрон VD7 так, чтобы на С11 было +5V. 2.Без этого, ни как не получиться настроить преобразователь - 5V на транзисторах VT3, VT4. 3. Цитата ... ...Отрицательное напряжение: -2,50в Положительное напряжение =: 4,56в Последнее, что сделал с платой - это поставил транзисторы КТ345, до этого стоял импортный аналог, и все замеры производил с теми транзисторами... На коллекторе VT2 7,32в. На выходе БП Лель 9,02в... А VD8 сейчас закорочен? | ||
| Наверх |
|
